Zware lasten (zonneschermen, schaduwzeilen, luifels) in thermische isolatie bevestigen met ISO Heavy
- Moeilijkheid
- Gemiddeld
- Bewerkingstijd
- ca. 10 tot 15 minuten per boorgat (zonder droogtijd)
Jouw checklist
Belangrijke aanwijzingen
Bij gebruik van de montagekoker USF Winter moeten de temperaturen van het materiaal, de ondergrond en de lucht tijdens de verwerking en het drogen tussen -20 °C en +40 °C liggen. Bij gebruik van de mortelkoker Multifix USF geldt een minimum van +5 °C en een maximum van +40 °C.
Vooral bij bevestigingspunten die ver uit elkaar liggen, zoals bij een groter zonnescherm, is het heel belangrijk dat je de consoles precies waterpas plaatst. Een slangenwaterpas of een kleine bouwlaser kan je hierbij goed helpen.
Door de uiteenlopende omstandigheden op bouwplaatsen kunnen de getoonde werkstappen niet met elke afzonderlijke situatie rekening houden. Ze geven onze ervaring weer op het moment dat de foto's zijn gemaakt en zijn daarom niet bindend.
Bewerkingsinstructies

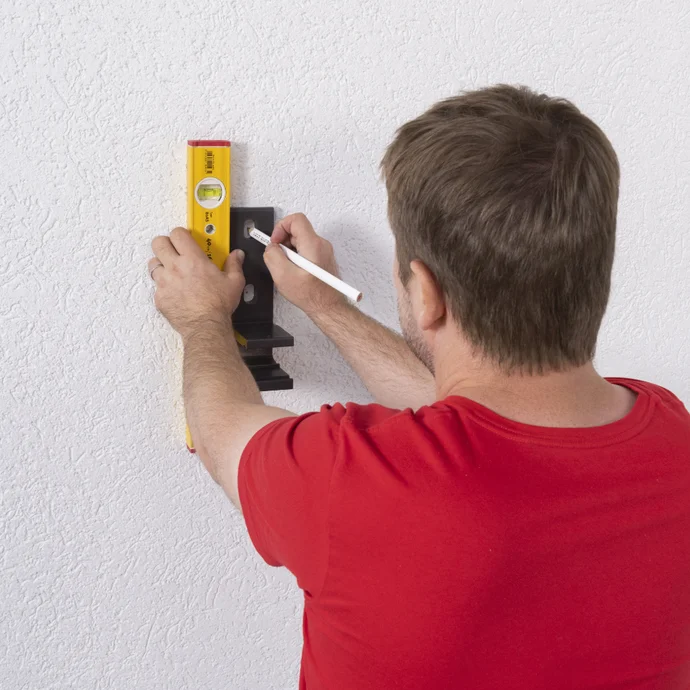

Markeer de bevestigingspunten voor je zonnescherm, luifel, schaduwzeil of iets dergelijks op de gevel. Je kunt de bevestigingsgaten aftekenen door de afstanden op te meten of bijvoorbeeld door de console tegen de gevel te houden.
Tip: Plak de plekken waar je gaat aftekenen eerst af met schilderstape. Dit kan helpen voorkomen dat de al afgewerkte gevel vuil wordt tijdens de montagewerkzaamheden.

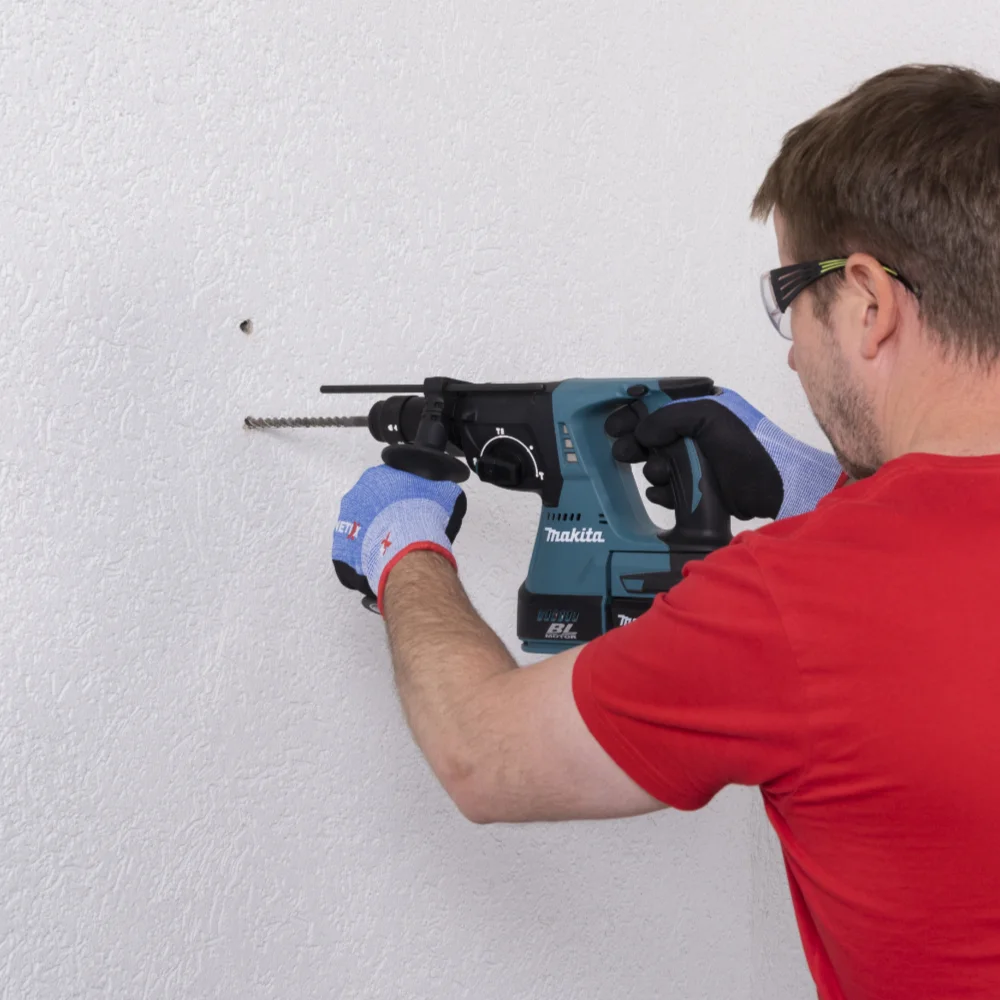

Boor het bevestigingsgat voor met een boor met een diameter van 10 of 12 mm. De boordiepte is 60 mm in beton en 100 mm in metselwerk. Tel daar de dikte van de isolatie, de afwerkpleister en de wapeningslaag op de isolatie (ca. 6-8 mm), de lijm van de isolatieplaat (ca. 10 mm) en een eventuele oude pleisterlaag op het metselwerk (meestal ca. 20 mm) bij op.

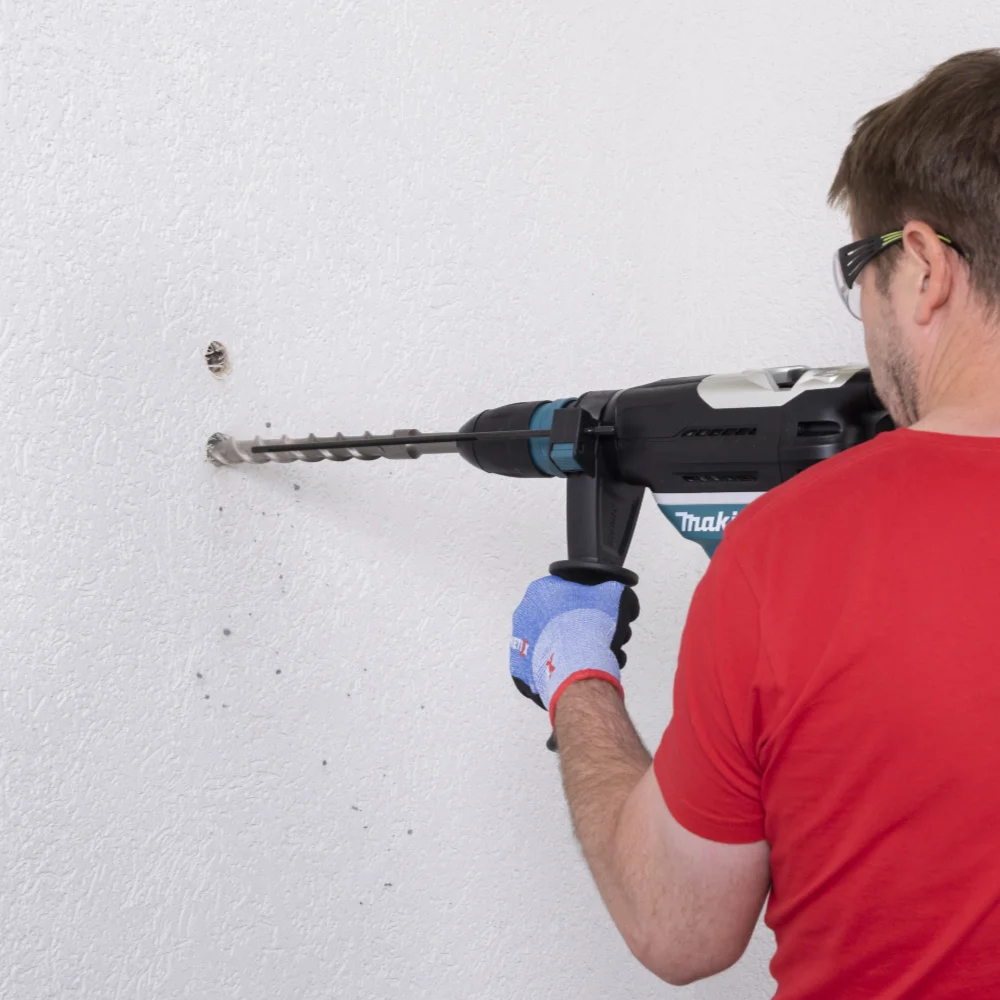

Vergroot vervolgens het bevestigingsgat. In beton en massieve bakstenen gebruik je hiervoor een steenboor met een diameter van 24 mm. Voor holle en geperforeerde stenen gebruik je een boor van 26 mm.
Het grotere boorgat is nodig om een draadgaashuls te kunnen plaatsen. Beide diameters zijn bij een goed gesorteerde vakhandel verkrijgbaar als SDS-plus-boren in de benodigde lengte.

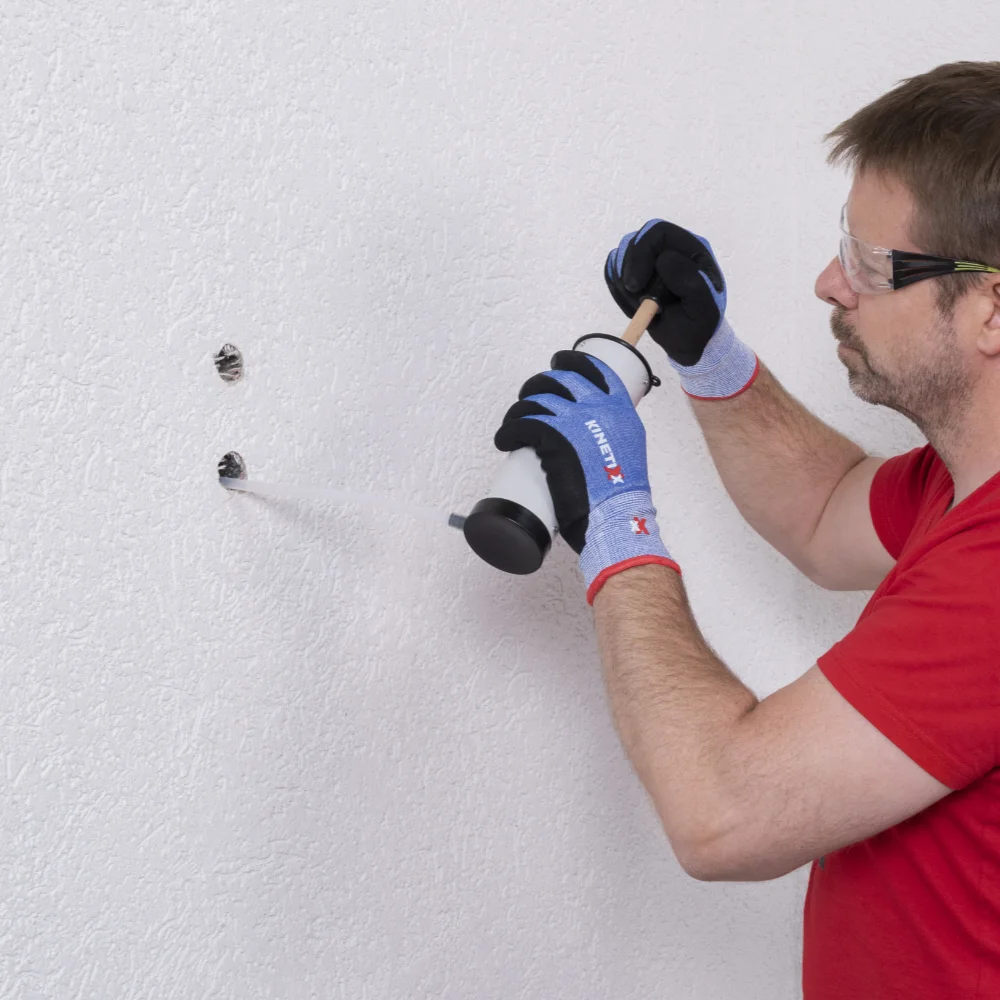

Verwijder stof en vuil uit de boorgaten met een uitblaaspomp of een kleine persluchtcompressor.

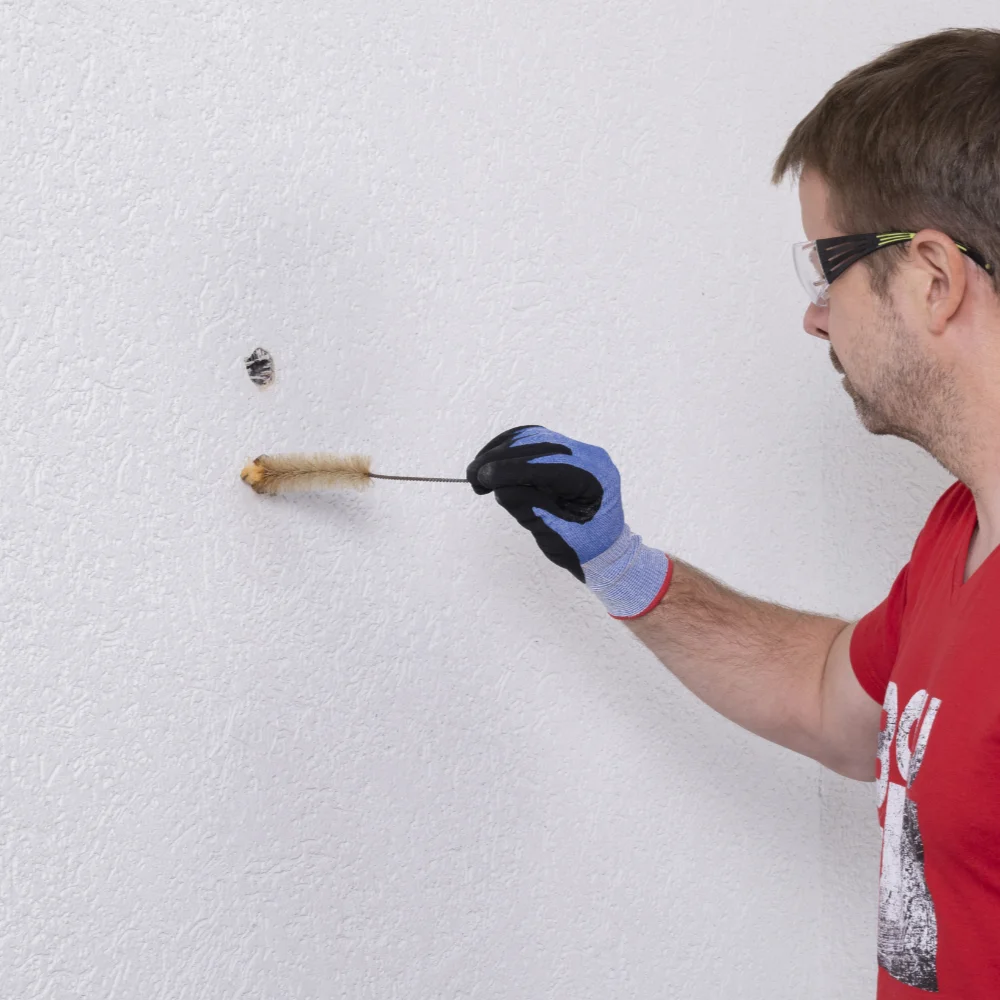

Verwijder daarnaast losse bestanddelen uit de bevestigingsgaten met een reinigingsborstel voor boorgaten. Voor een duurzame verankering is het heel belangrijk om de boorgaten grondig schoon te maken.

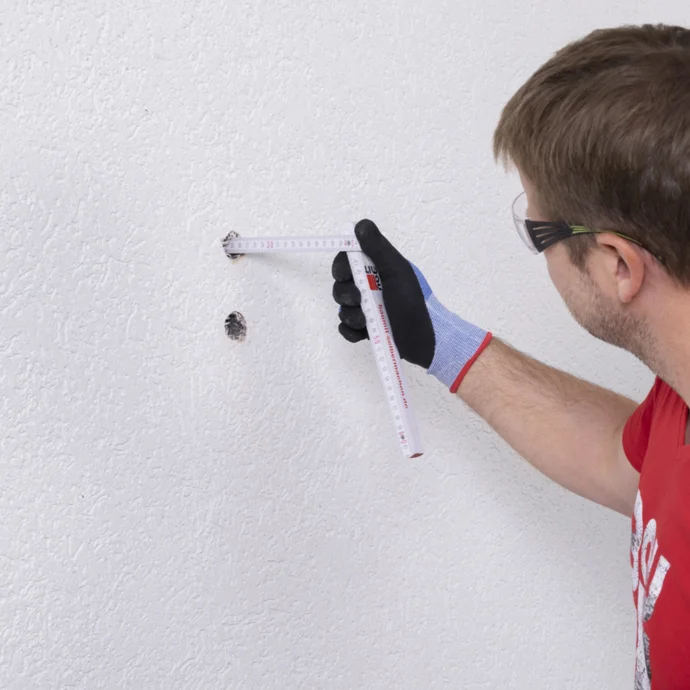

Controleer met een duimstok nogmaals of het boorgat de juiste diepte heeft.
Moet je de glasvezelstaaf van de ISO Heavy inkorten voor het bevestigen van bijvoorbeeld zonneschermen, luifels of iets dergelijks? Schuif dan eerst de zwarte fixeerconus op het uiteinde met het uitstekende draadeind.

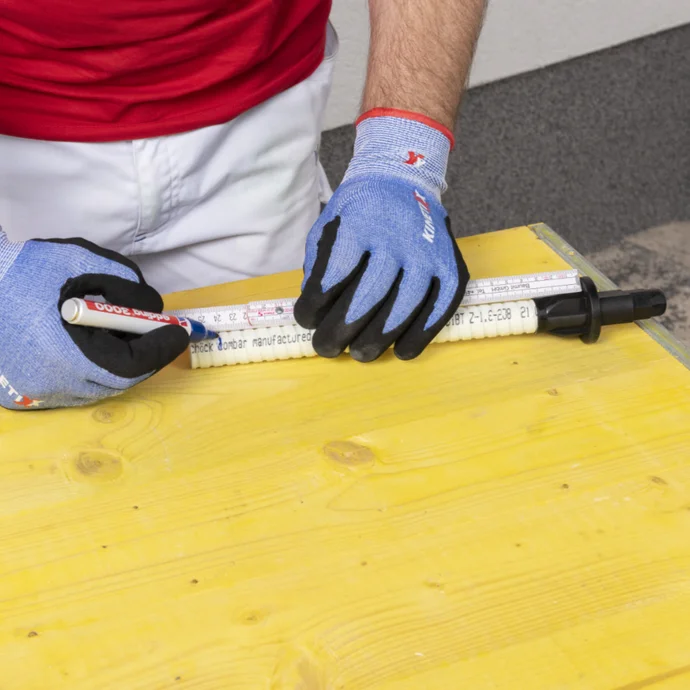

Markeer vervolgens de benodigde lengte op de staaf. Meet de lengte vanaf de onderkant van de opgeschoven fixeerconus. De verankeringsdiepte bedraagt minimaal 40 mm in beton en minimaal 80 mm in baksteenmetselwerk.

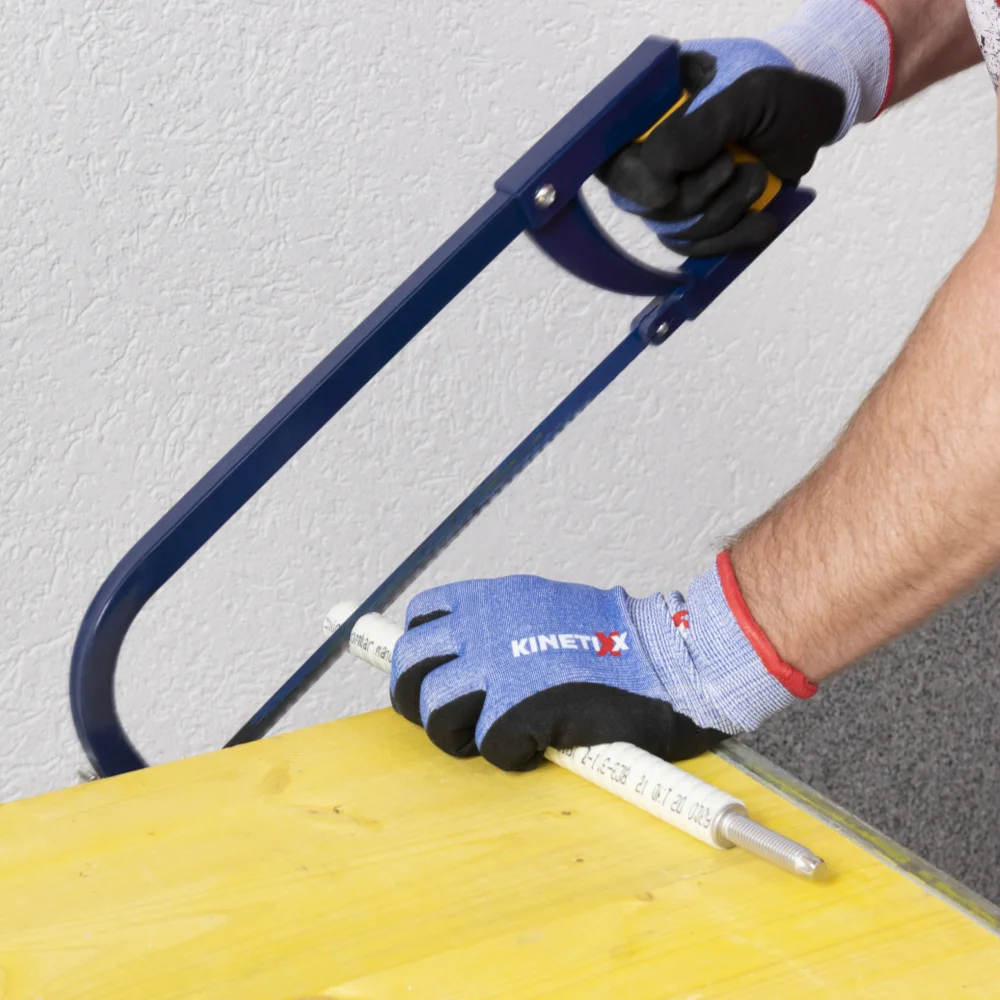

Je kunt de glasvezelstaaf van de bevestigingsset ISO Heavy snel en eenvoudig op lengte zagen met een ijzerzaag. Als je de staaf stevig vast kunt zetten, bijvoorbeeld in een bankschroef, kun je ook een elektrische haakse slijper gebruiken.

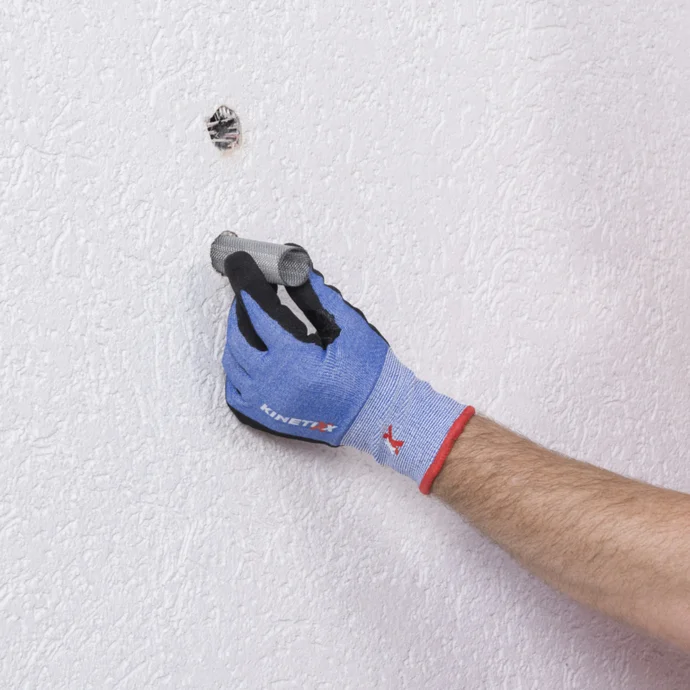

Bij het plaatsen van de bevestigingsset ISO Heavy in holle en geperforeerde bouwstenen (bijvoorbeeld Poroton) gebruik je de draadgaashuls uit de set.

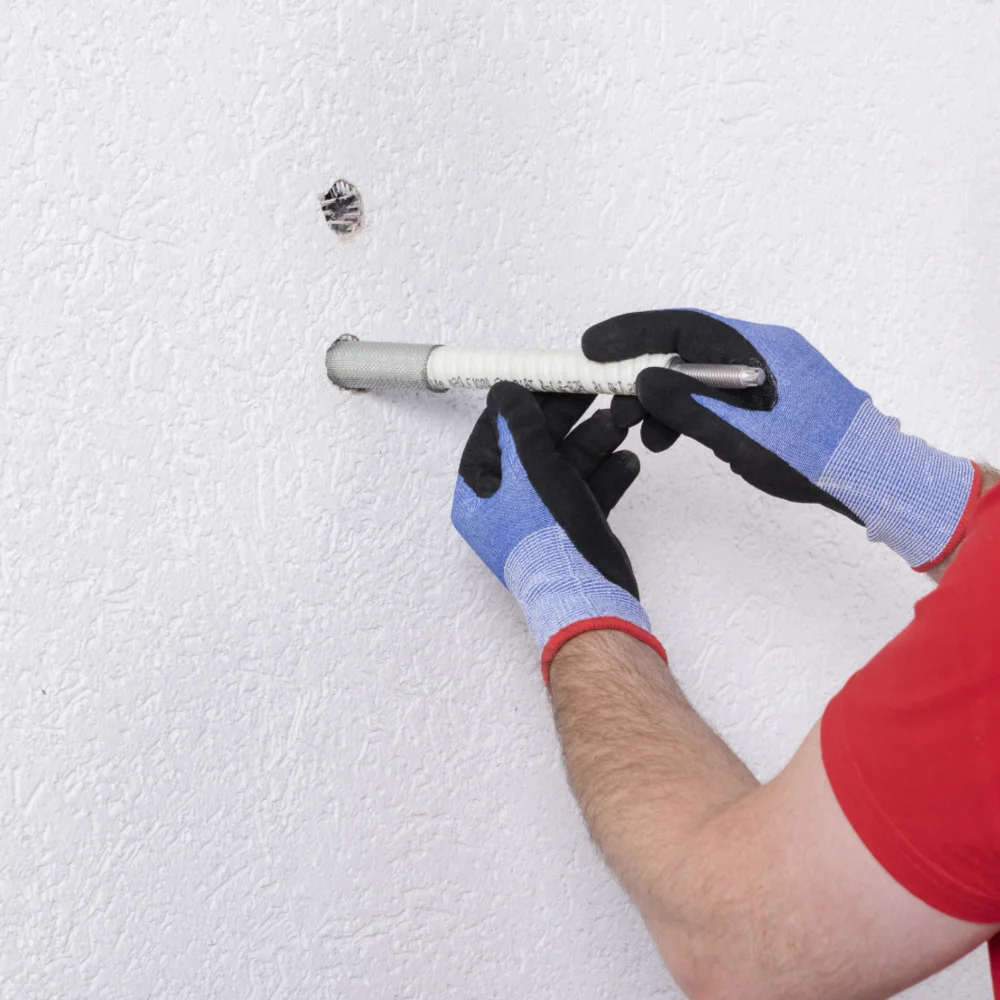

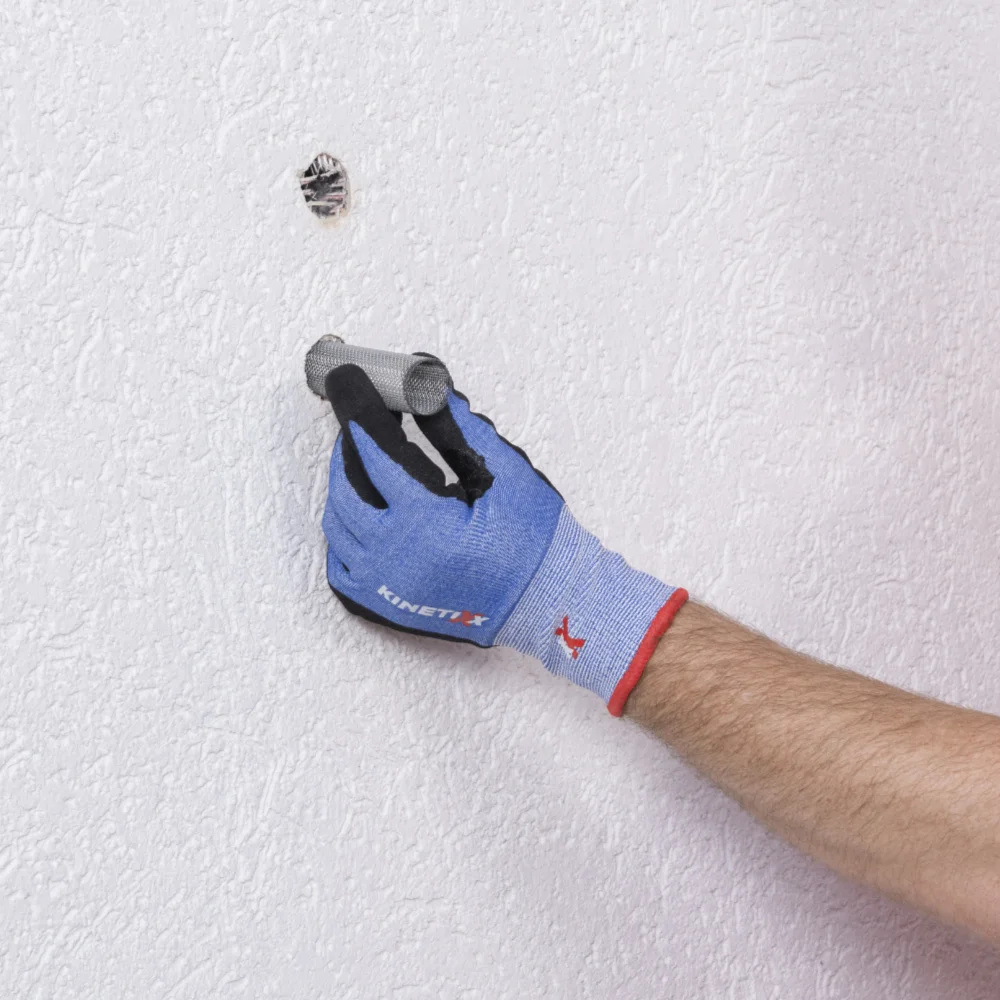

Om de draadgaashuls te plaatsen, schuif je deze op de staaf van de bevestigingsset en steek je hem tot aan het einde van het boorgat naar binnen. Als je de staaf eruit trekt, blijft de huls in het boorgat zitten.

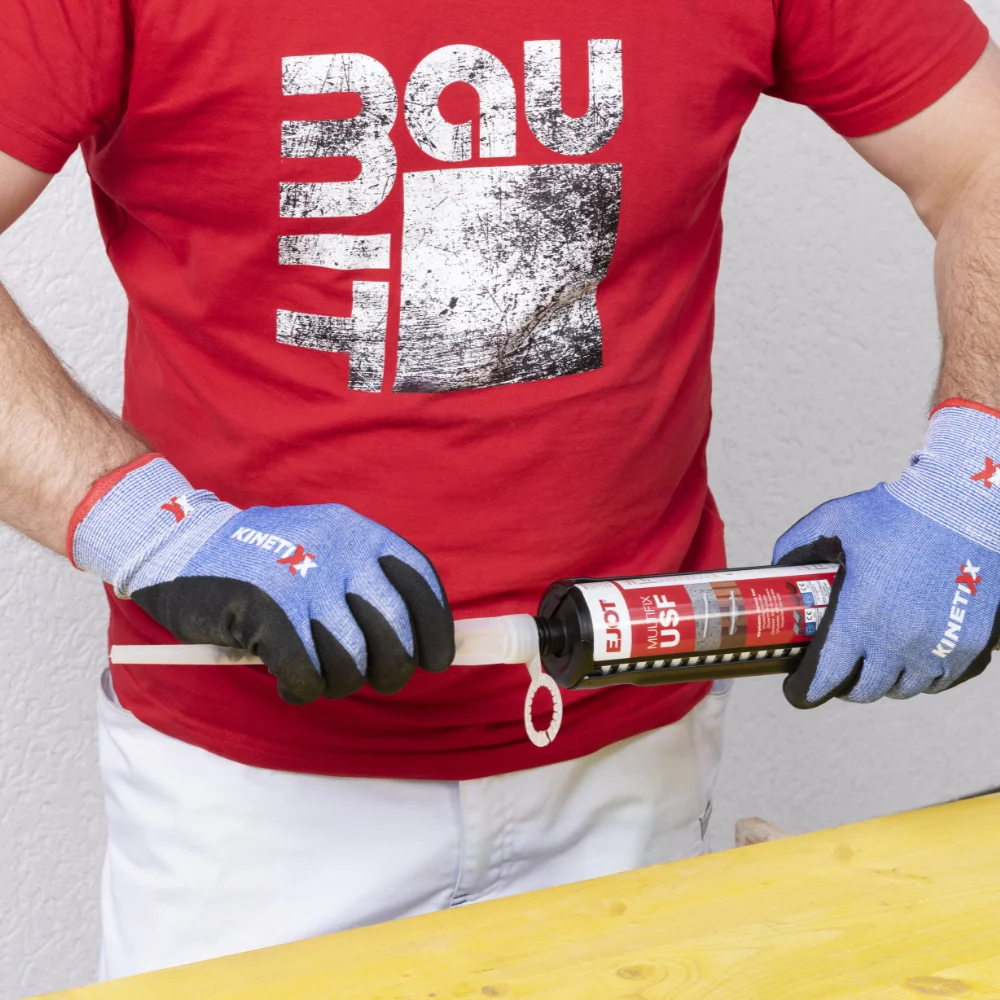

Snijd de punt van de mortelkoker open en plaats de koker in een kitpistool. Schroef het meegeleverde mengmondstuk op de koker.

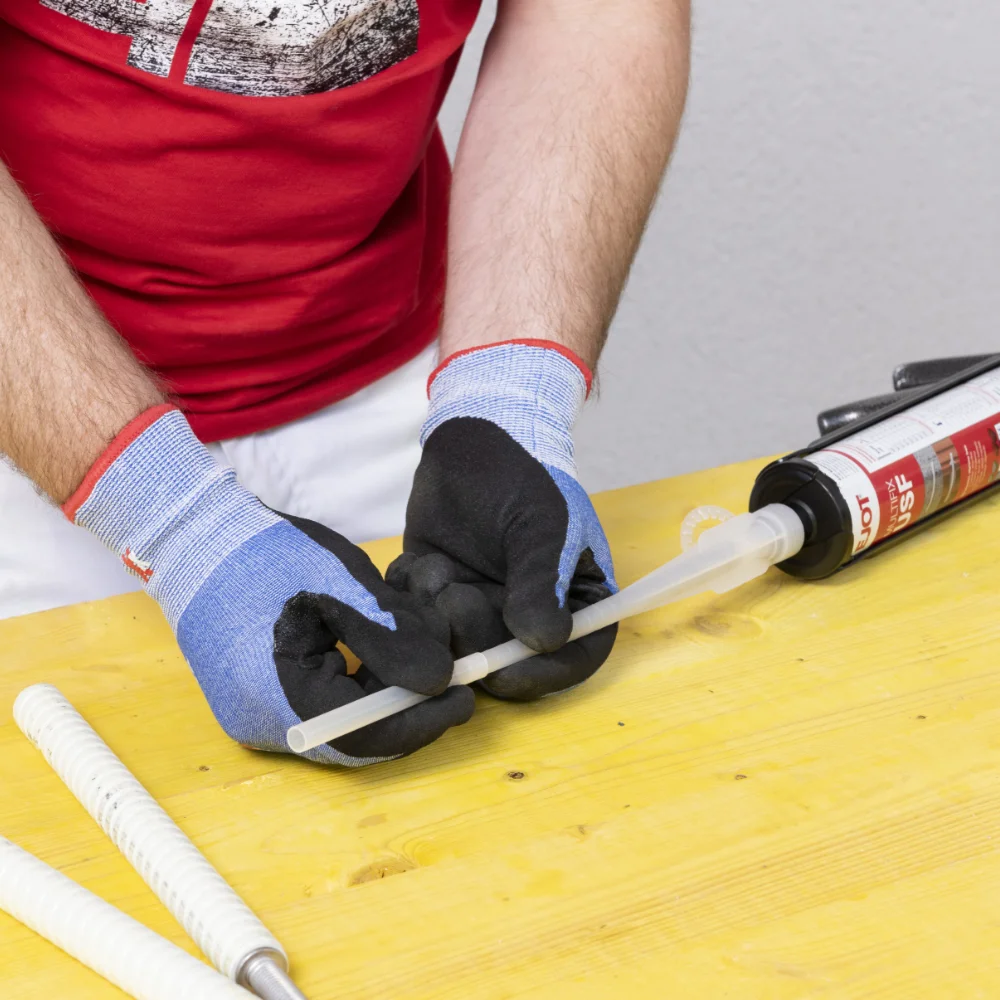

Schuif het verlengstuk op de spuitmond van de koker. Kort het verlengstuk zo nodig eerst met een afbreekmes of een schaar in tot de benodigde lengte.
Pers de 2-componentenmortellijm door het hele mengmondstuk. Spuit de eerste streng mortellijm van ca. 10 cm eruit en gooi die weg.

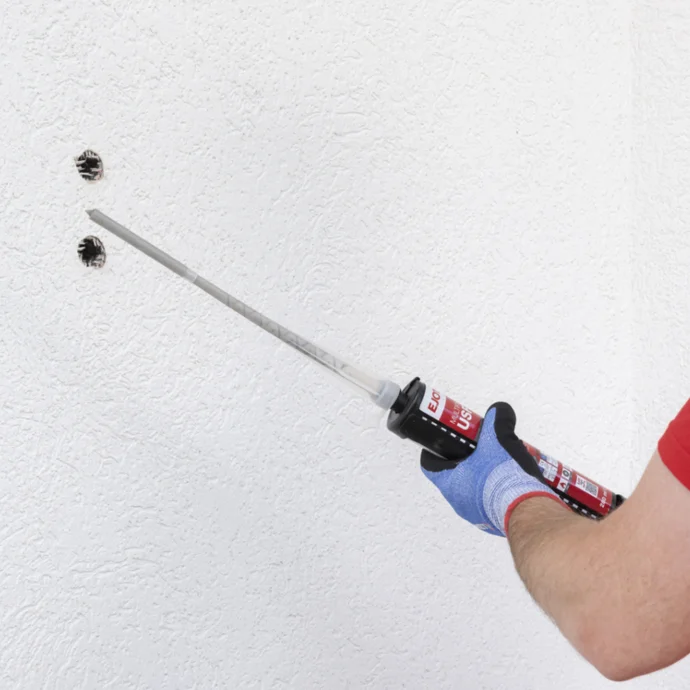

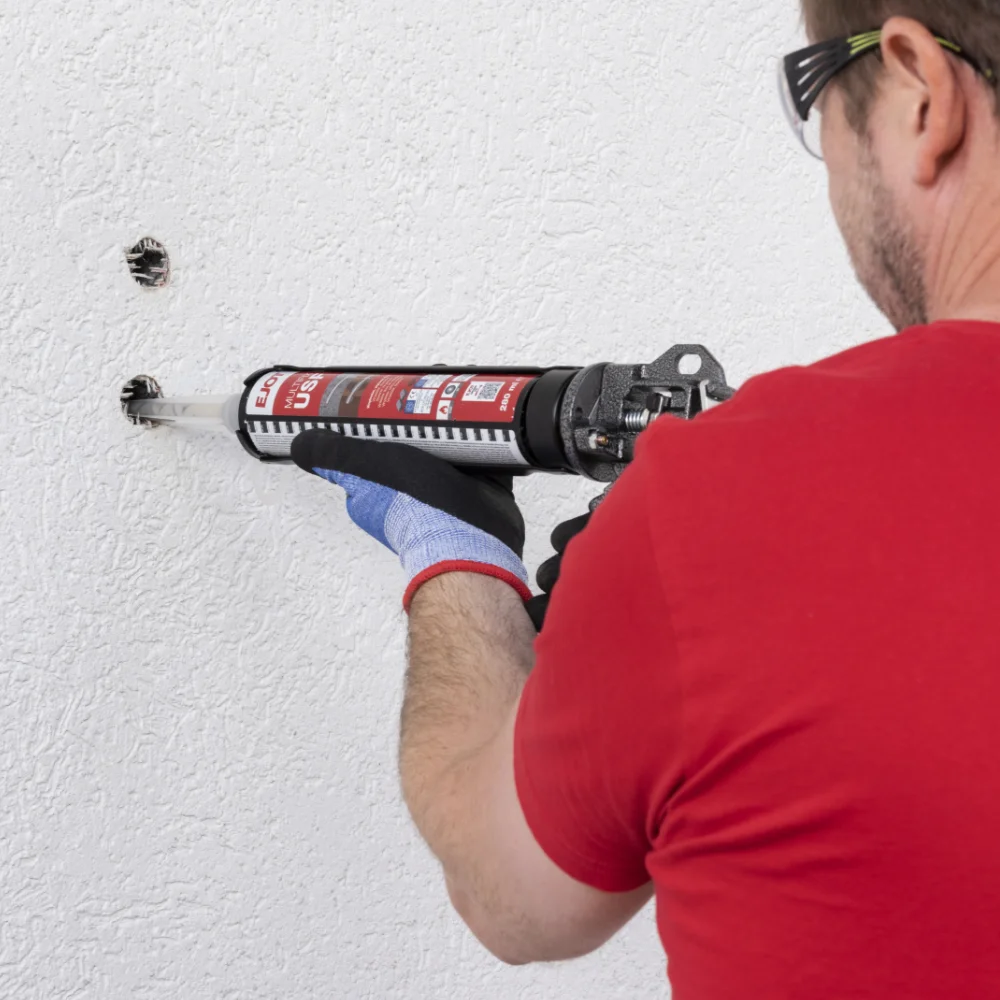

Schuif de spuitmond van de koker tot aan het einde van het voorbereide boorgat en spuit de mortellijm erin. Knijp bij massieve bouwmaterialen de hendel van het kitpistool 5 tot 6 keer volledig in. Knijp bij holle en geperforeerde bouwstenen de hendel 9 tot 10 keer volledig in om voldoende mortellijm in het boorgat aan te brengen. Trek de koker bij elke slag een paar millimeter uit het boorgat.
Nadat je de mortellijm in het mengmondstuk hebt geperst, heb je ca. 10 minuten verwerkingstijd. Bereid daarom bij voorkeur alle te vullen boorgaten voor en vul ze vervolgens zonder onderbreking achter elkaar.

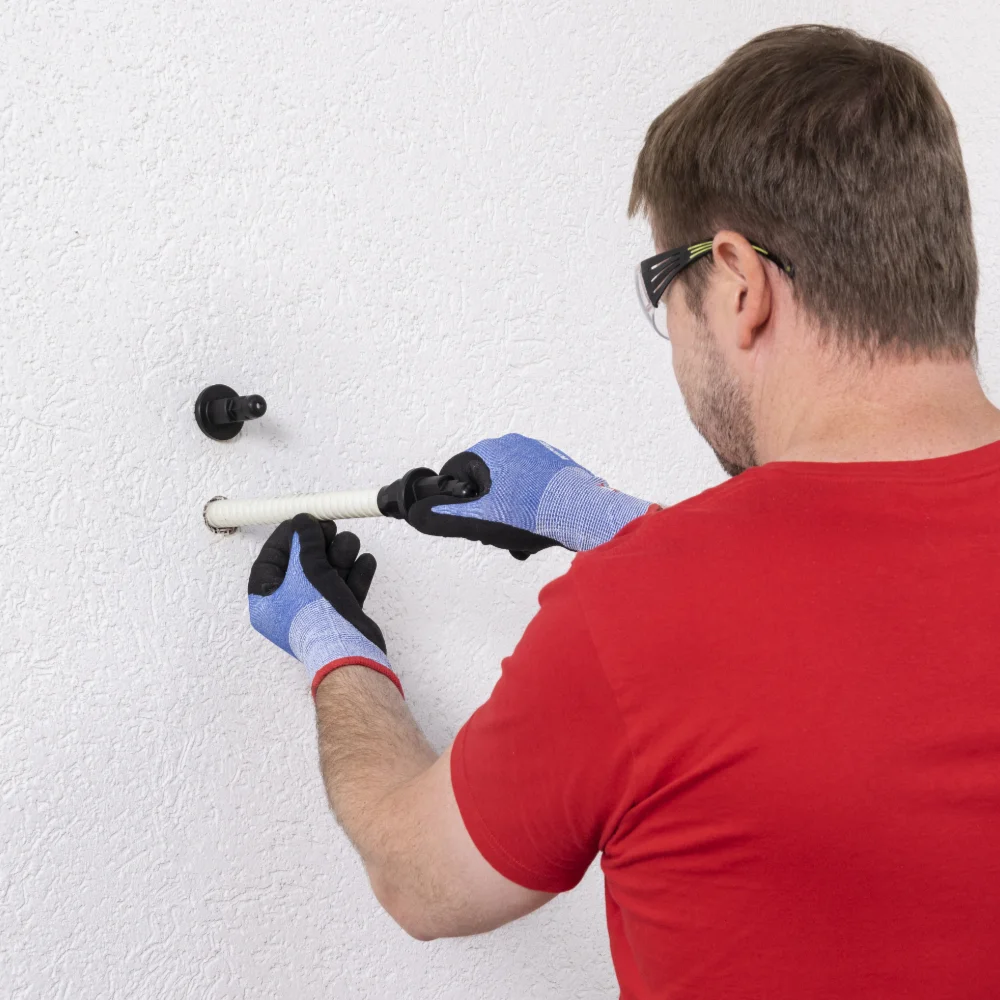

Schuif de glasvezelstaaf van de bevestigingsset met de fixeerconus erop in het boorgat, tot je de weerstand van de aangebrachte mortellijm voelt.

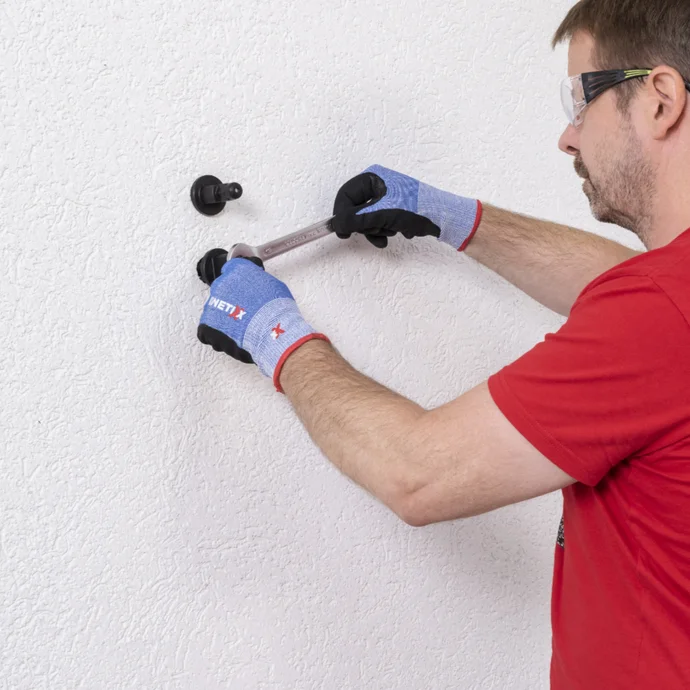

Draai de bevestigingsset met een steeksleutel zo ver naar binnen dat de fixeerconus gelijk ligt met het oppervlak van de geïsoleerde gevel. Daarbij vergroot de fixeerconus het gat in het isolatiemateriaal en houdt hij tegelijkertijd de bevestigingsset in het midden van het boorgat op zijn plaats terwijl de mortellijm uithardt.
De mortellijm is na ca. 2 uur droog en belastbaar (bij 20 °C). Bij lagere temperaturen duurt het drogen langer, tot maximaal 2 dagen (bij 0 °C).

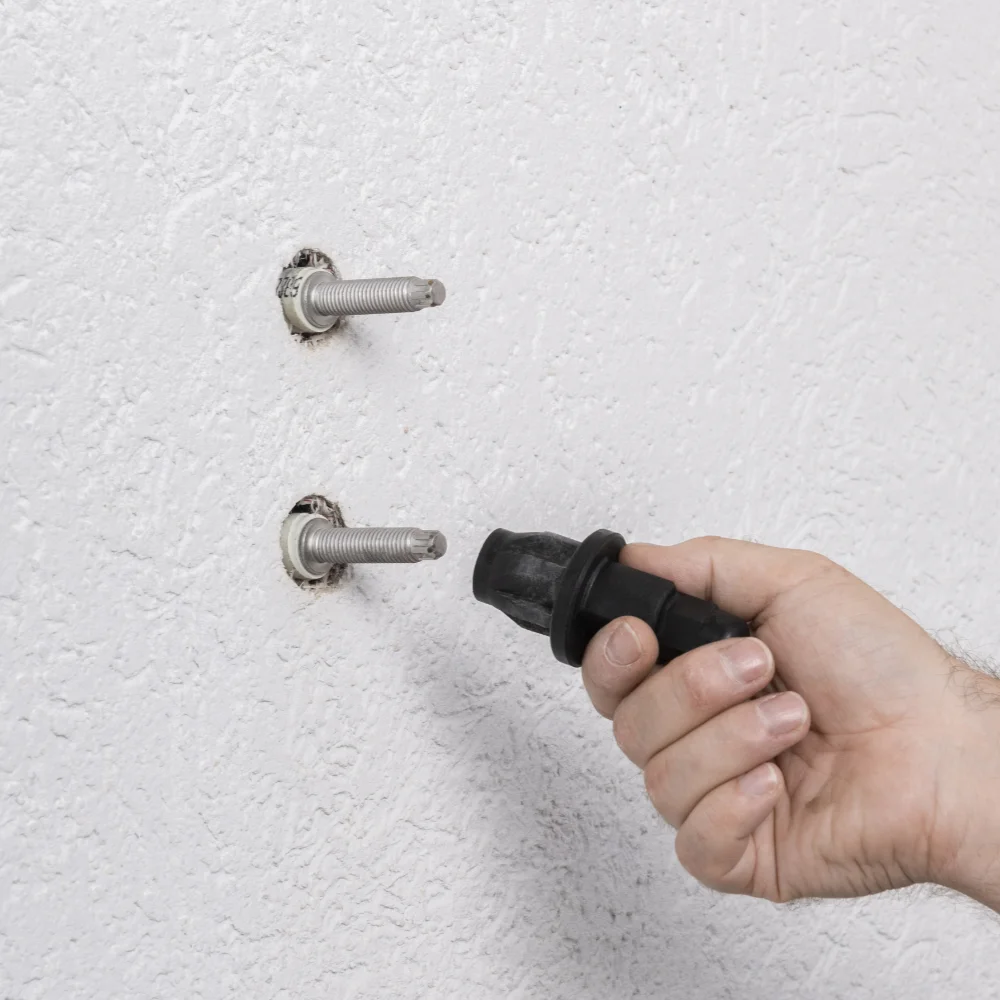

Trek de fixeerconus eraf nadat de mortellijm is gedroogd. Die heb je nu niet meer nodig.

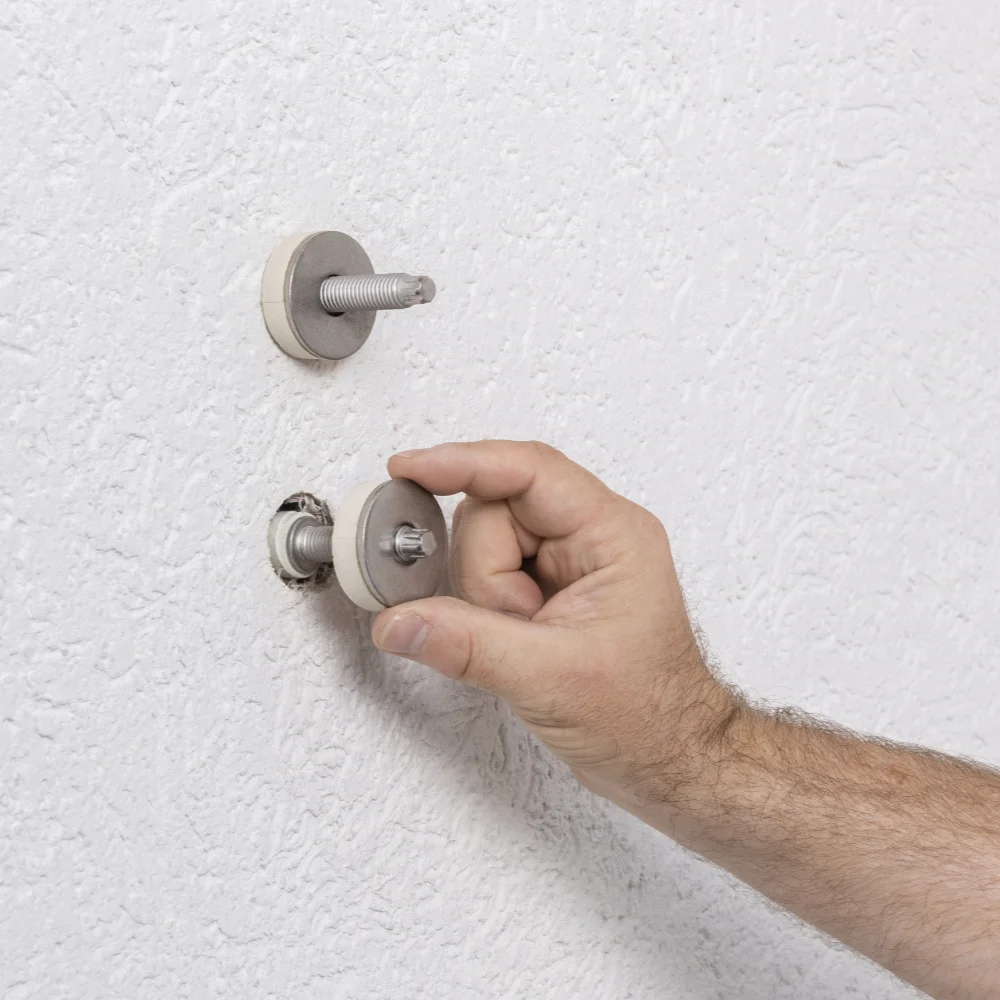

Schuif de onderlegring met de EPDM-afdichting op het draadeind. De EPDM-afdichting moet daarbij tegen de gepleisterde gevel aanliggen.

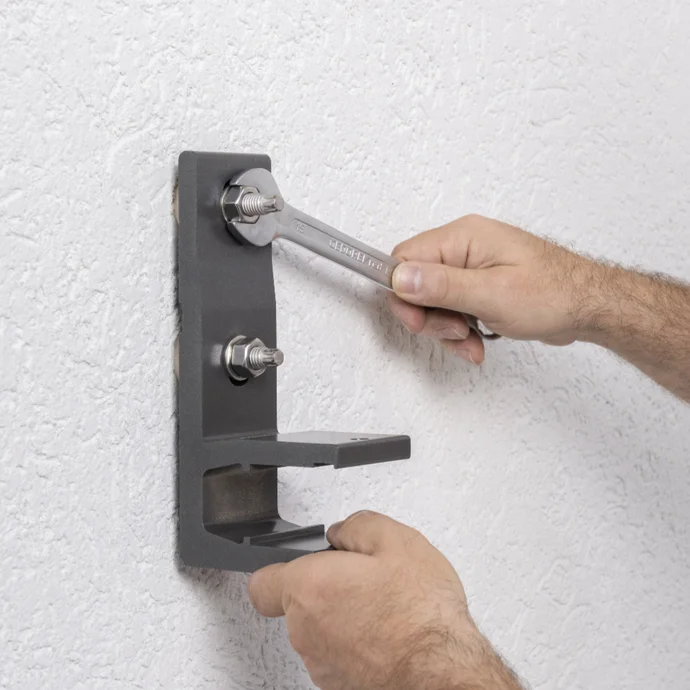

Monteer als laatste stap de console voor het zonnescherm of de luifel, of het oog voor het schaduwzeil, op de bevestigingsset ISO Heavy. Dankzij de EPDM-afdichting hoef je geen extra afdichtingen aan te brengen. Bij vakkundige montage beschermt de afdichting het bevestigingsgat betrouwbaar tegen binnendringend vocht.
