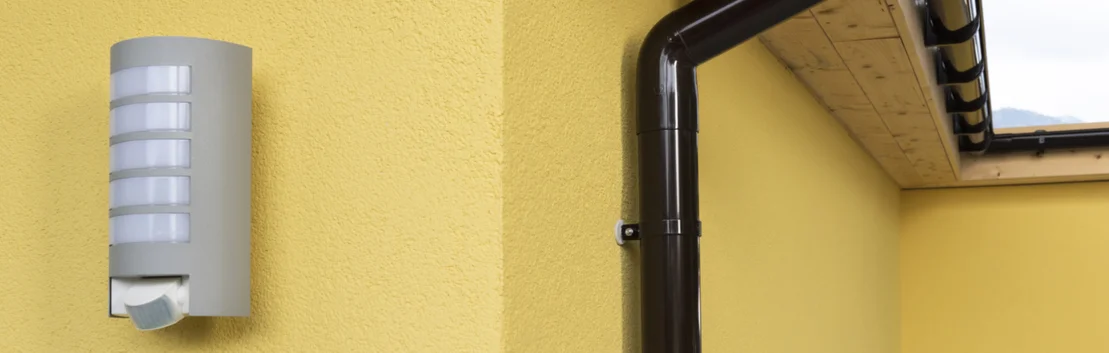

Middelzware lasten (lampen, brievenbus, regenpijp) in gevelisolatie bevestigen met ISO Pro
- Moeilijkheid
- Eenvoudig
- Bewerkingstijd
- ca. 5 tot 10 minuten per boorgat
Jouw checklist
Belangrijke aanwijzingen
In de volgende handleiding laten we de stappen zien aan de hand van de montage van een brievenbus. De werkwijze voor het bevestigen van lampen, regenpijpen, borden, panelen, luikvastzetters enz. is hetzelfde.
Door de uiteenlopende omstandigheden op bouwplaatsen kunnen de getoonde stappen niet met alle individuele situaties rekening houden. Ze geven onze ervaring weer op het moment dat de foto's zijn gemaakt en zijn daarom niet bindend.
Bewerkingsinstructies

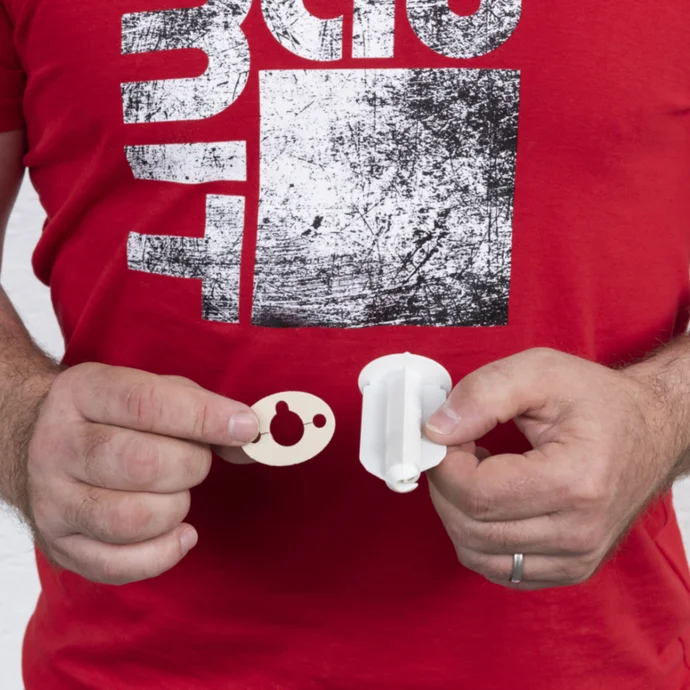

In de set vind je een zachte EPDM-afdichting en de witte montagehuls van hard pvc.

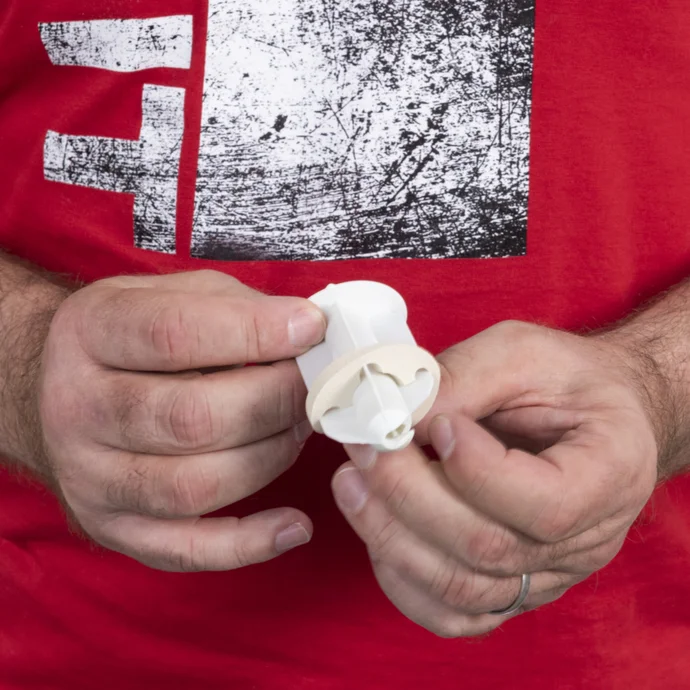

Schuif de EPDM-afdichting op de montagehuls. Let erop dat je de afdichting met de juiste kant naar boven aanbrengt.

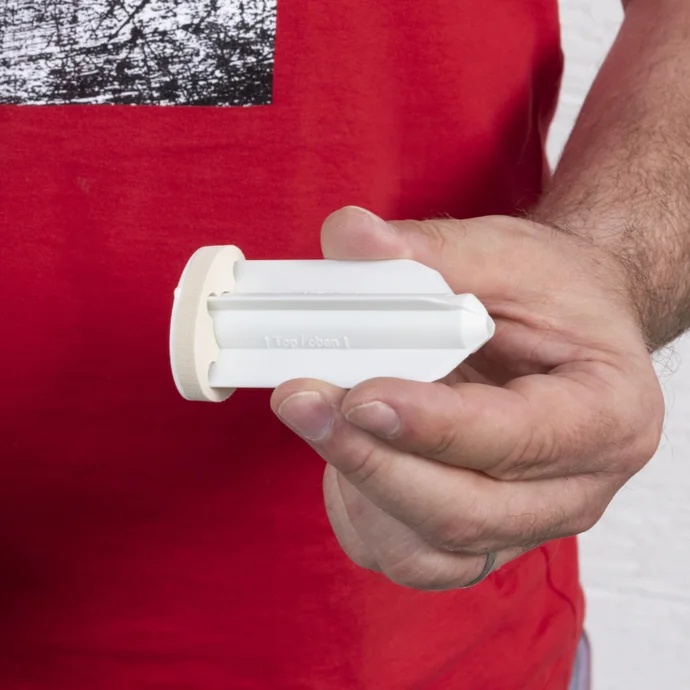

Als je daarmee klaar bent, ligt de EPDM-afdichting vlak tegen de aanslagrand van de montagehuls aan.

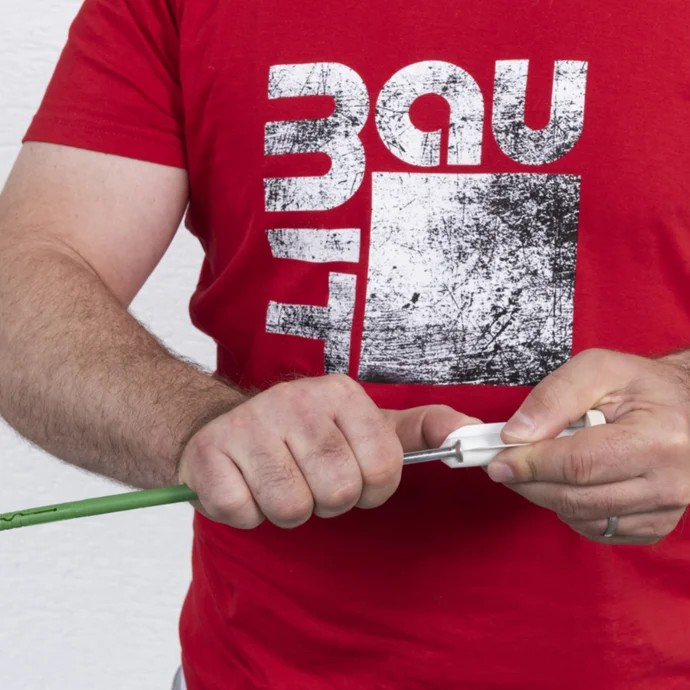

Pak nu de gevelplug en druk de schroef zijdelings in de montagehuls totdat je voelt dat de schroef vastklikt.

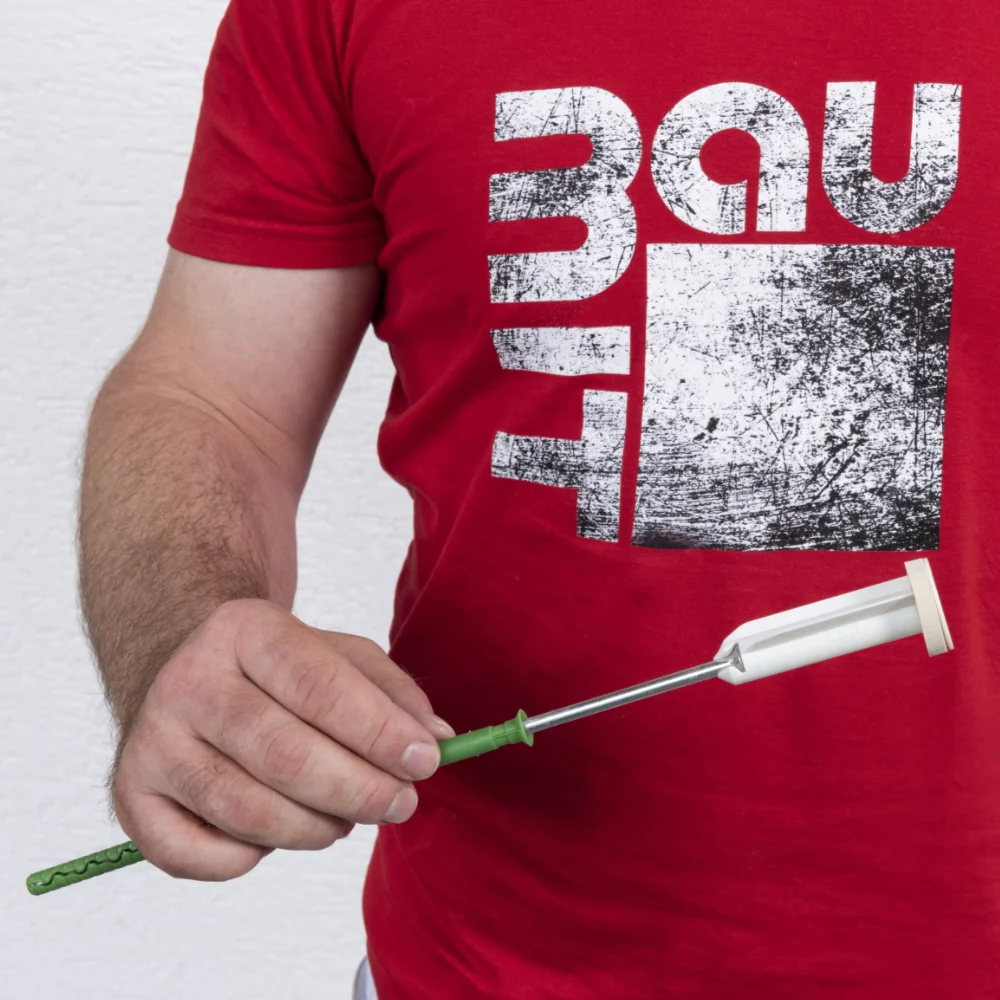

Met deze stap is de bevestigingsset ISO Pro klaar om in de geïsoleerde gevel te worden geplaatst.

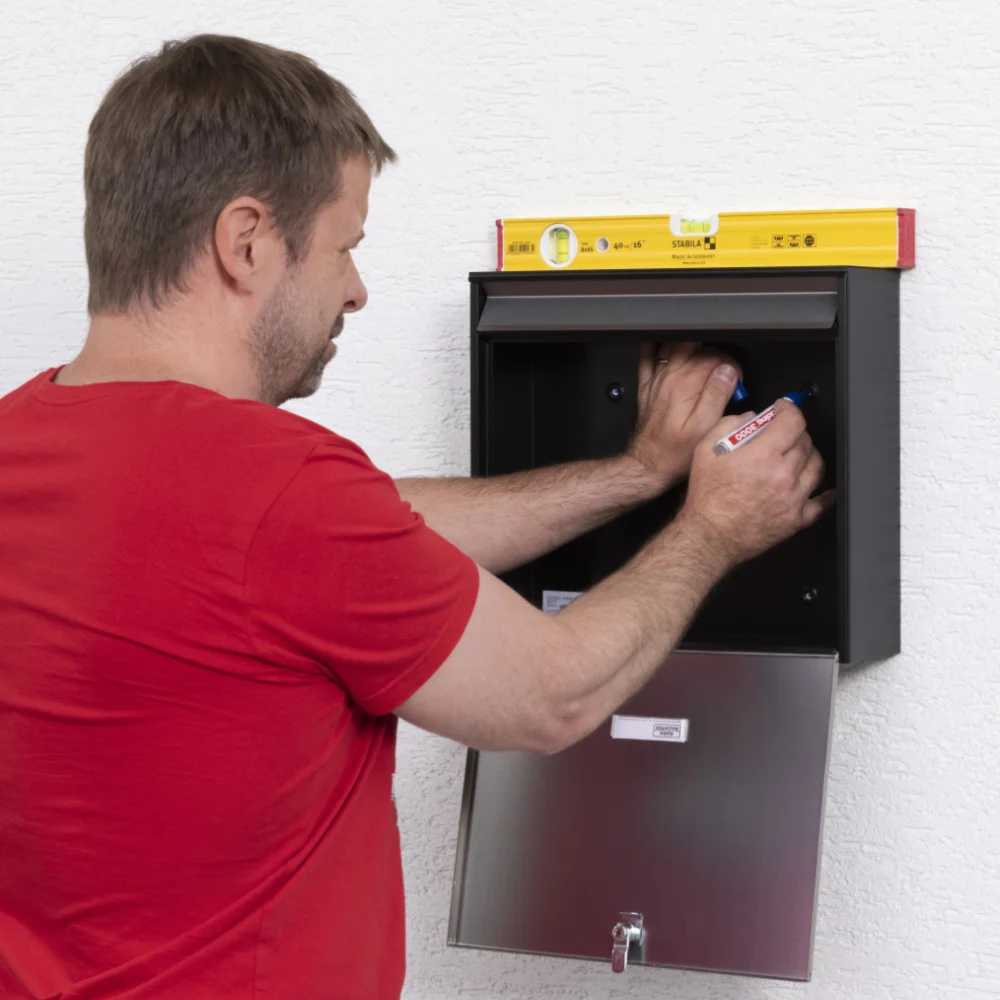

Markeer eerst de bevestigingspunten voor de bevestigingsset ISO Pro. In ons voorbeeld houden we daarvoor de brievenbus op de gewenste plek, zetten hem met een waterpas recht en tekenen de bevestigingspunten af op de geïsoleerde gevel.

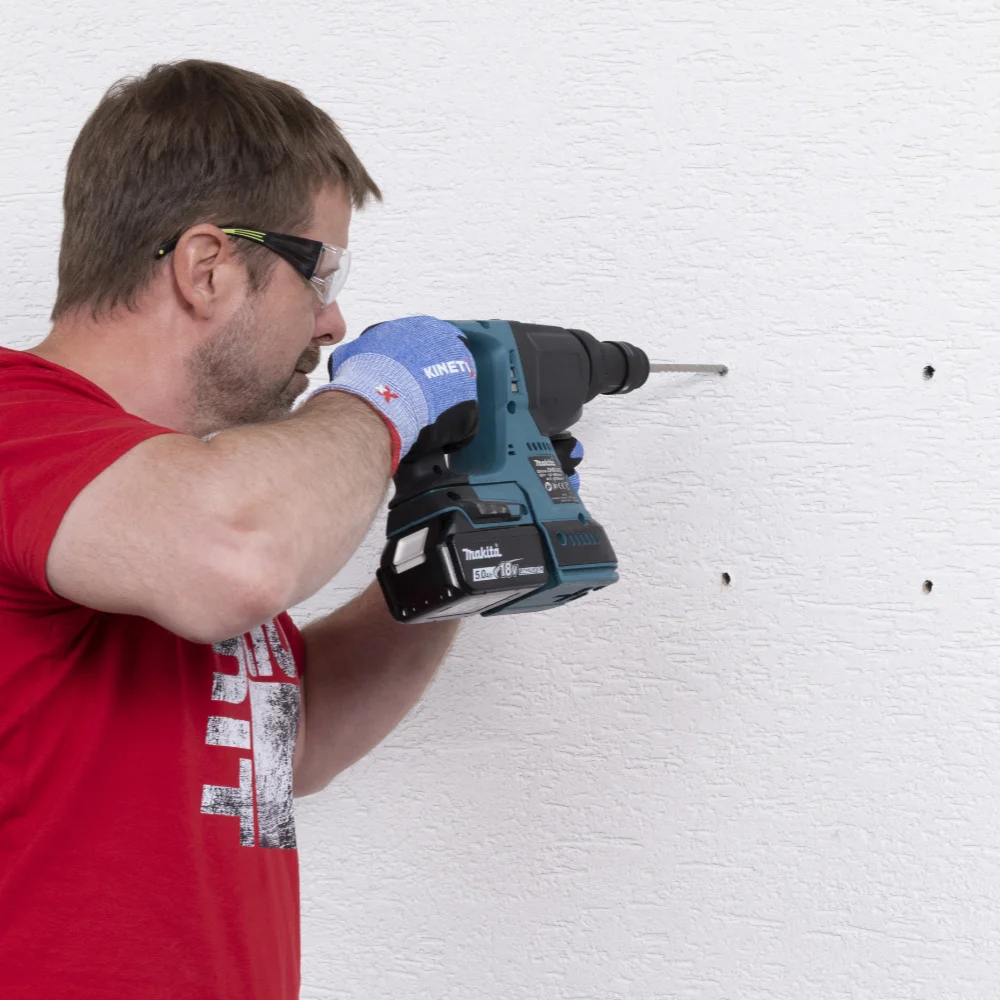

Boor de gaten op de gemarkeerde plekken. Gebruik hiervoor bij ondergronden van beton of baksteen een steenboor met een diameter van 8 mm. De boordiepte in het metselwerk is 80 mm. Bij houten ondergronden boor je alleen door de isolatie heen, tot aan de houten plaat, het massieve hout enz.
De totale boordiepte bestaat uit: 80 mm boordiepte in het metselwerk, een eventuele oude pleisterlaag (ca. 20 mm), de lijmmortel van de isolatieplaat (ca. 10 mm) en de dikte van het isolatiemateriaal.

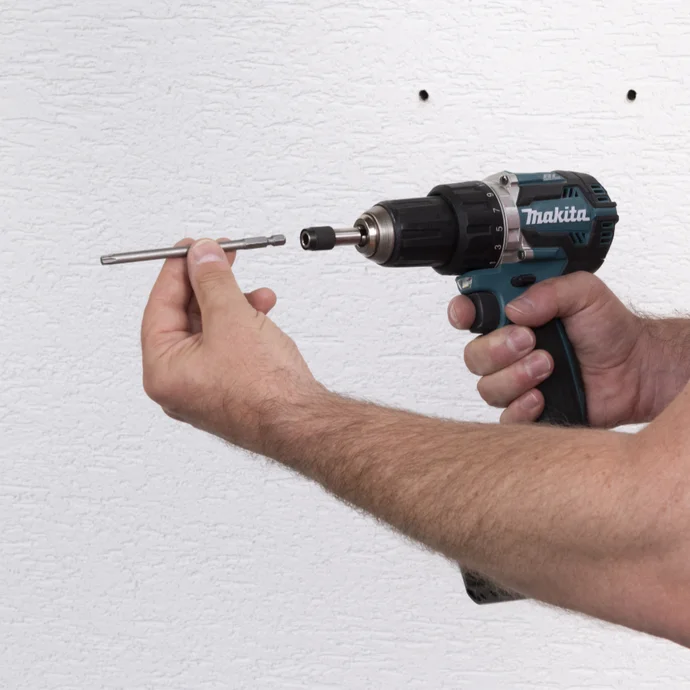

Voor de montage heb je een bit van het type TORX T30 met een lengte van 8 tot 10 cm nodig. Deze is bij aankoop van een complete set al inbegrepen.

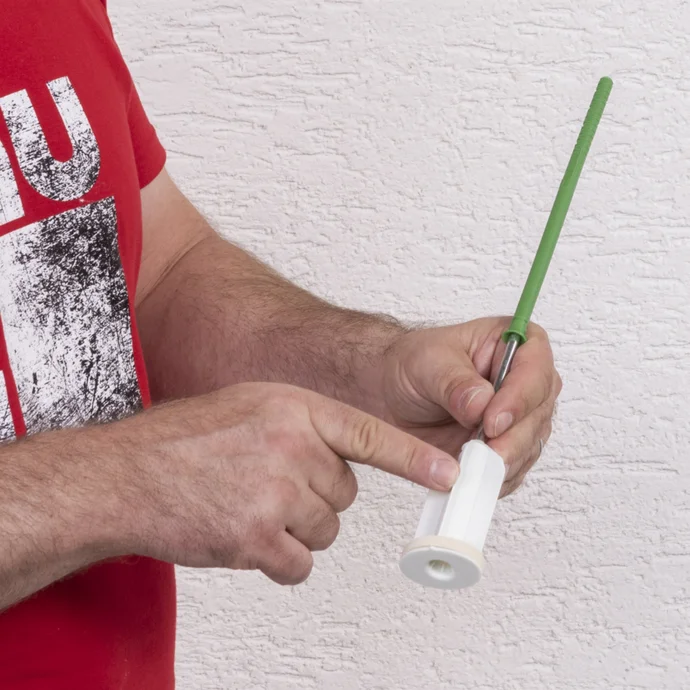

Op de montagehuls zit aan één kant een langwerpige vleugel. Deze geeft de bovenkant van de bevestigingsset aan.
Schuif de bevestigingsset ISO Pro zo ver in het voorgeboorde gat dat de montagehuls tegen de geïsoleerde gevel aanligt.

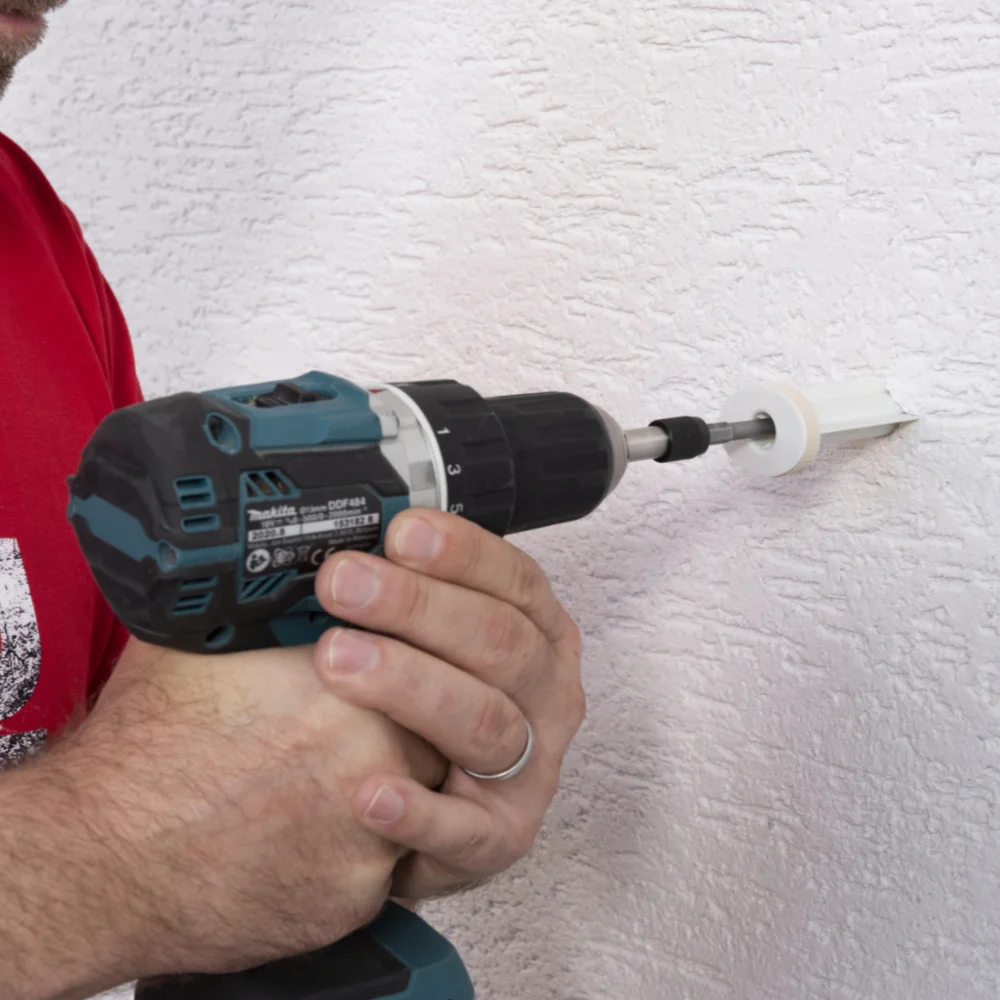

Schroef vervolgens de plug zo ver in dat de aanslagrand van de montagehuls met de EPDM-afdichting stevig tegen het pleisteroppervlak wordt gedrukt.
Voor maximale bescherming tegen binnendringend restvocht raden we je aan om de ingedraaide gevelschroef te beschermen met een klein dotje siliconenkit.

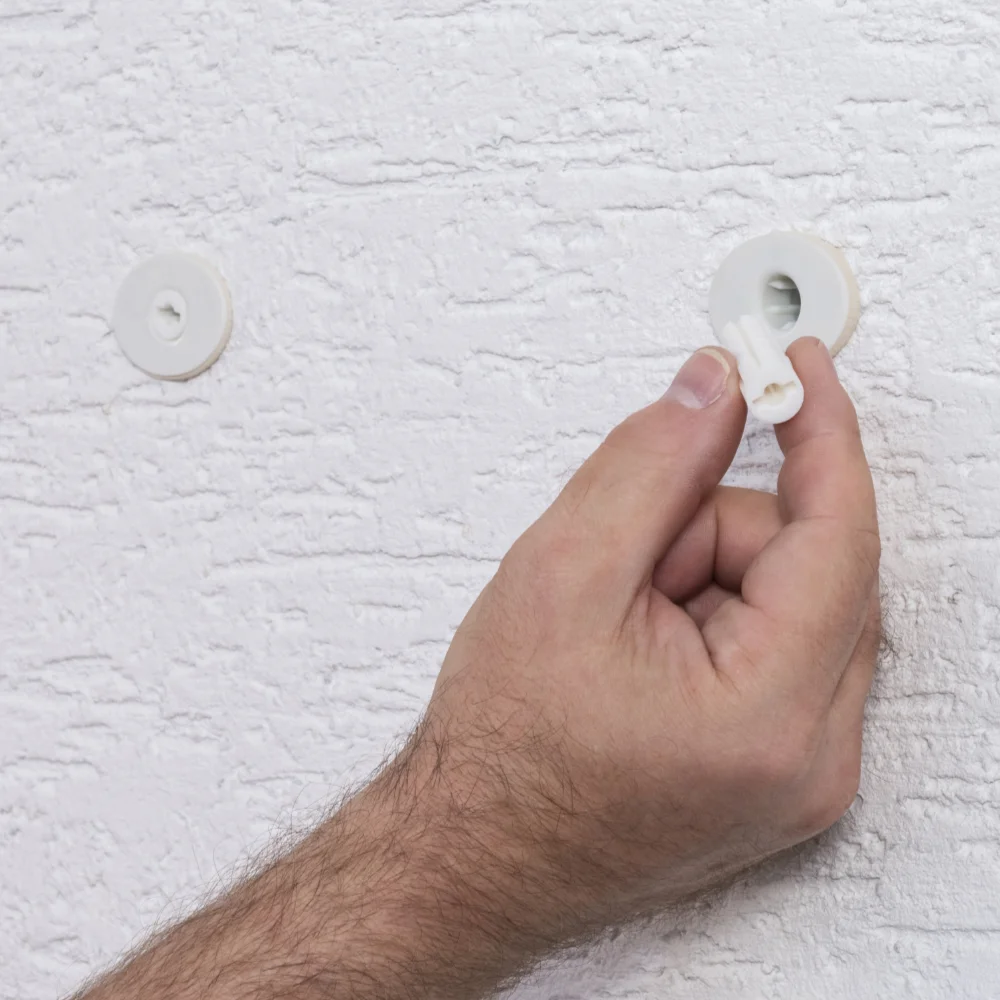

Als je daarna voor de montage van onderdelen een schroef met een diameter van 5 of 6 mm wilt gebruiken, druk je in de volgende stap de meegeleverde verloopbus in de geplaatste gevelplug. Wil je in plaats daarvan een slotbout met een diameter van 9 mm (M10) gebruiken, dan vervalt deze stap.

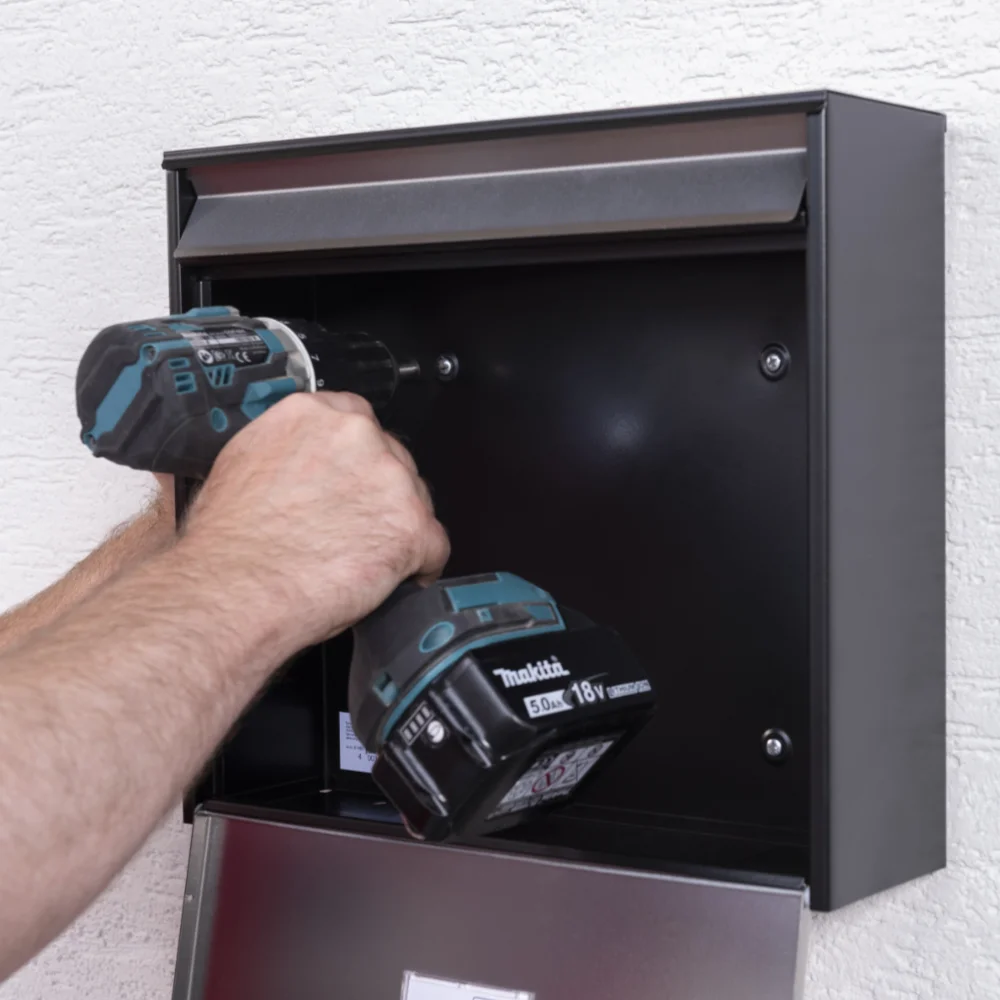

Nu kun je het onderdeel, in dit voorbeeld de brievenbus, met roestvrije schroeven vastschroeven in de geplaatste bevestigingspluggen ISO Pro.

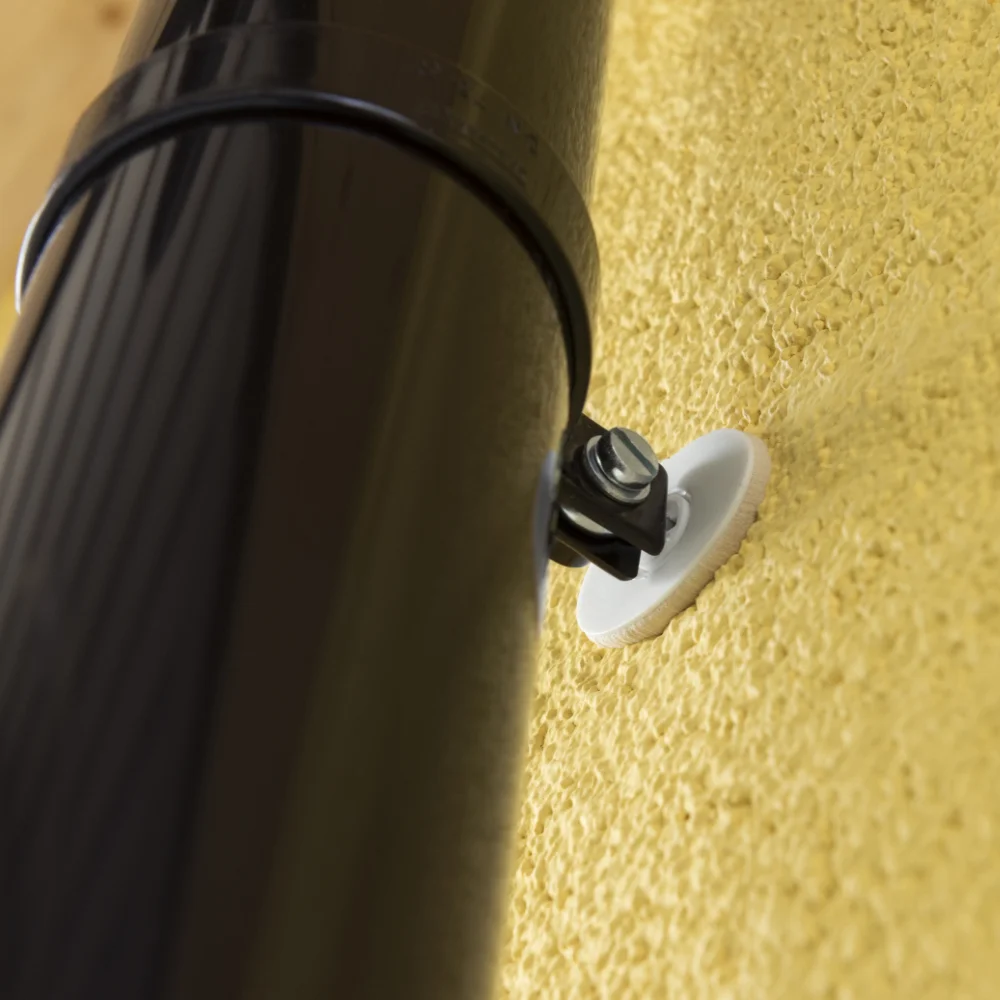

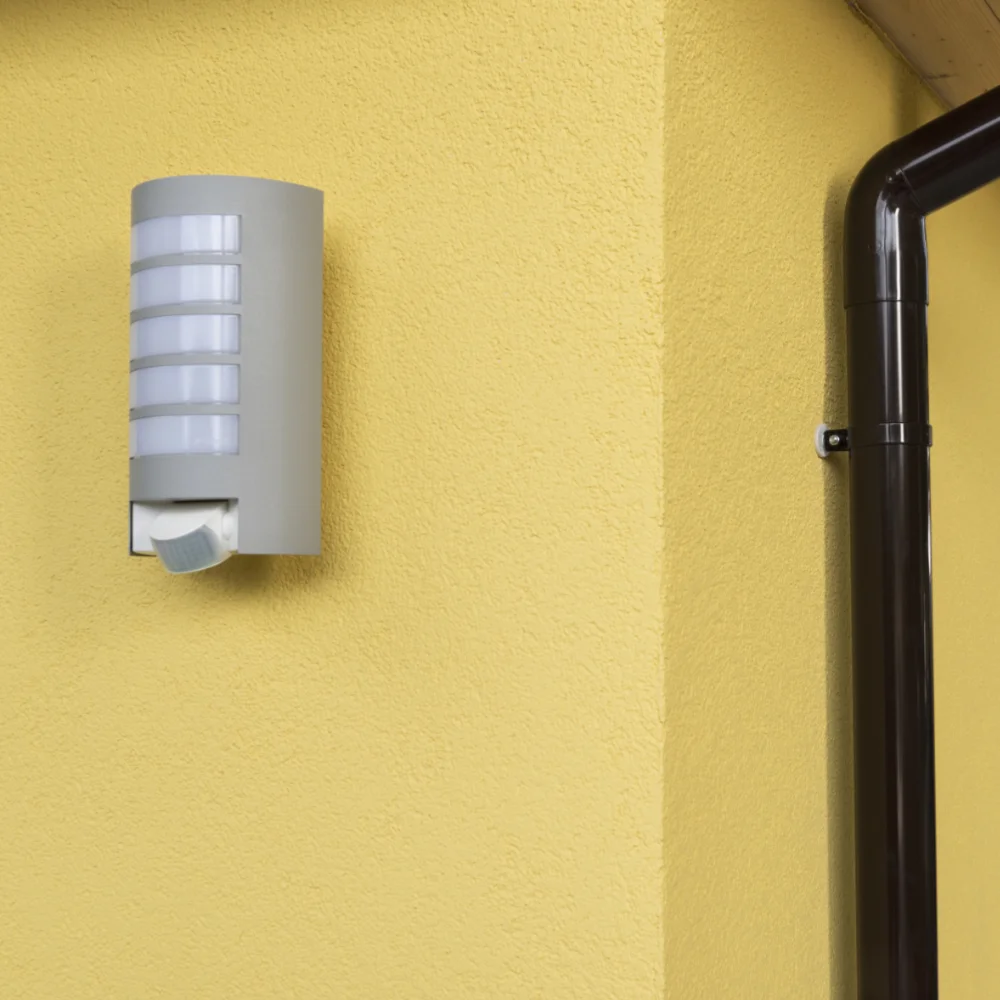

Kleinere regenpijpbeugels worden meestal bevestigd met schroeven van 5 tot 6 mm. Je kunt ook slotbouten met een diameter van 9 mm (M10) gebruiken.
Ook voor buitenlampen en armaturen zijn roestvrije schroeven van 5 of 6 mm meestal voldoende. De bevestigingsset ISO Pro is geschikt voor belastingen tot maximaal 15 kg per plug.
