Onderconstructie voor een isolatiegevel: eerste laag met isolatie

Bij een houten ondergrond mag je de draagbalken van de onderconstructie uitsluitend in de houten stijlen van de houtskeletwand vastschroeven, niet in de afdekplaat.

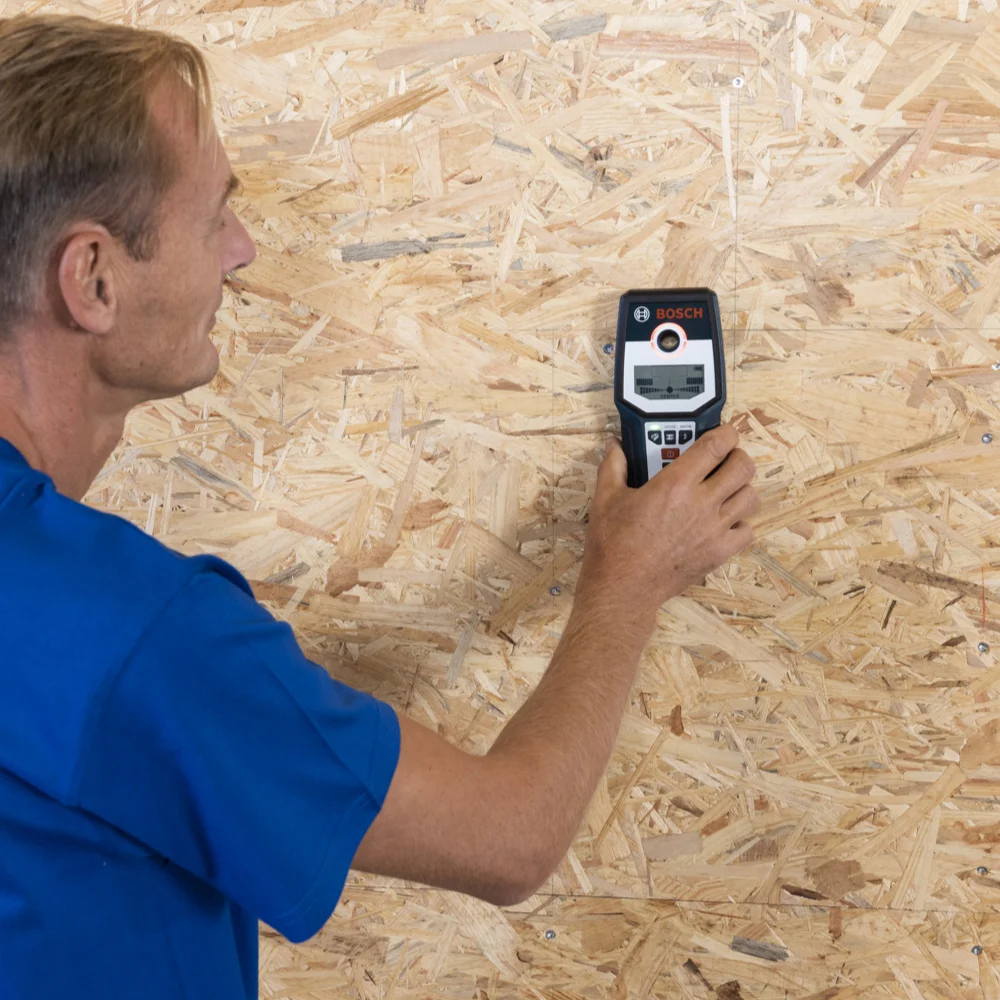

De positie van de houten stijlen vind je in de bouwtekeningen. Je kunt de positie ook bepalen met een balkzoeker. De afstand tussen de draagbalken mag niet groter zijn dan 62,5 cm.

Controleer hoeveel draagbalken je nodig hebt in de onderste isolatielaag en verdeel ze zo dat er geen koudebruggen kunnen ontstaan door openingen in de isolatie. Zorg ervoor dat de draagbalken ver genoeg van hoeken of randen worden geplaatst, zodat de isolatie er nog tussen past.

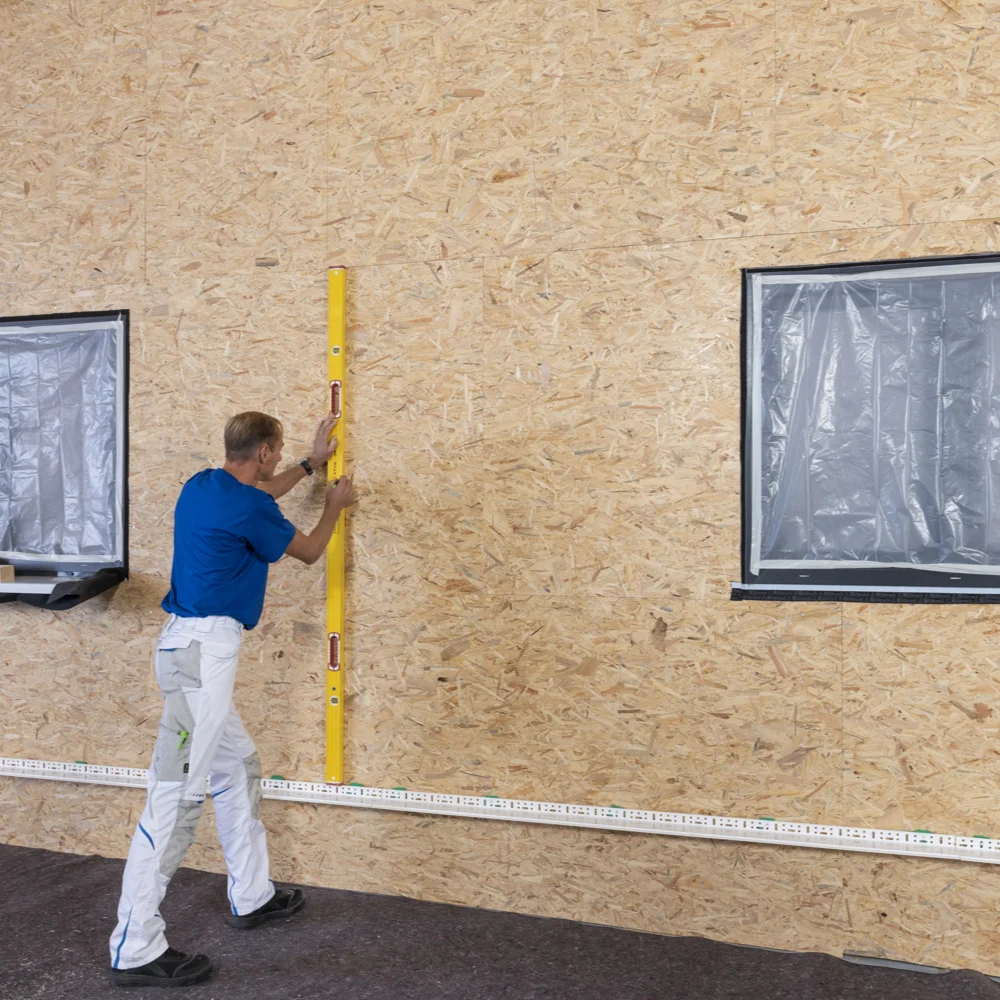

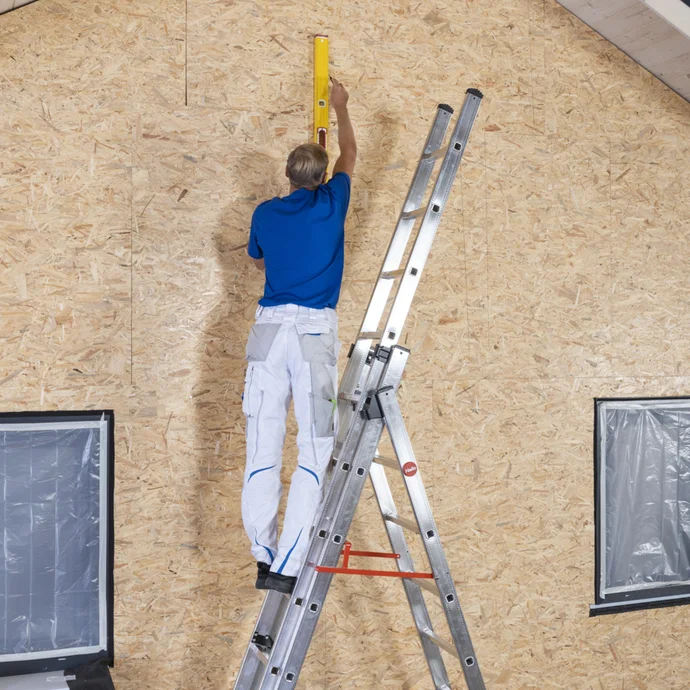

Is de gevel te hoog, gebruik dan een ladder of steiger en een lange waterpas om de positie van de eerste draagbalk met een potlood op de ondergrond af te tekenen.

Vooral bij de eerste draagbalk moet je heel nauwkeurig werken, omdat je alle volgende balken op deze draagbalk uitlijnt.

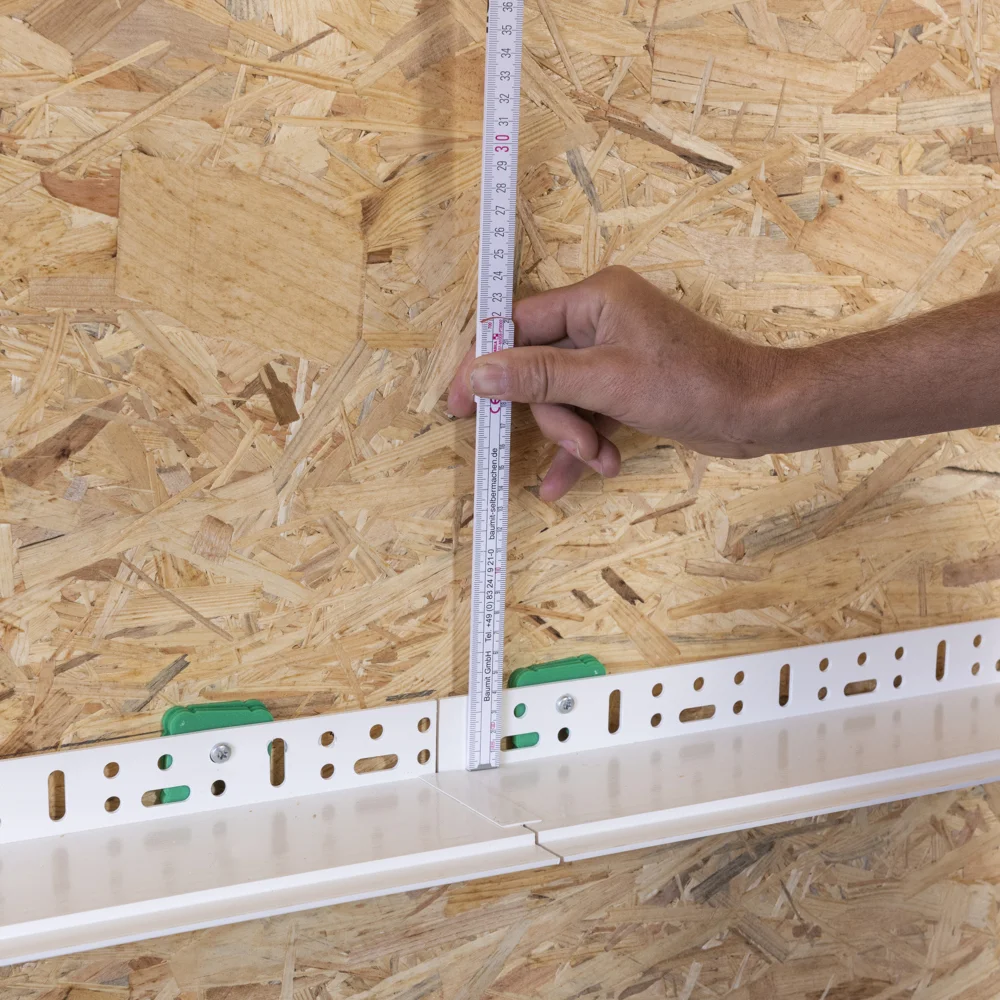

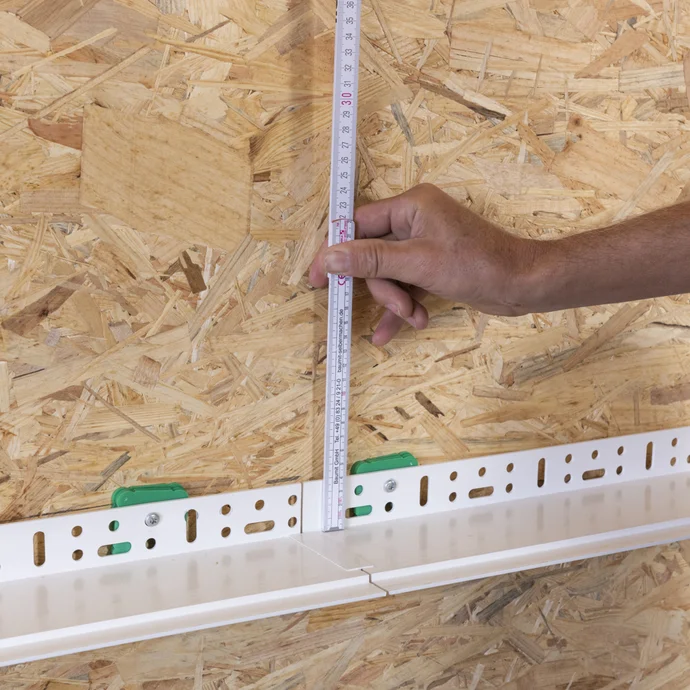

Als onderste afsluiting van de isolatie hebben we een sokkelprofiel geplaatst. De draagbalken moeten vlak aansluiten op de sokkel. Houd daarom bij de draagbalk rekening met de schroefflens van het sokkelprofiel en maak hiervoor een uitsparing in de balk. Meet eerst hoe ver het sokkelprofiel van de muur af staat en vervolgens de hoogte van de schroefflens.

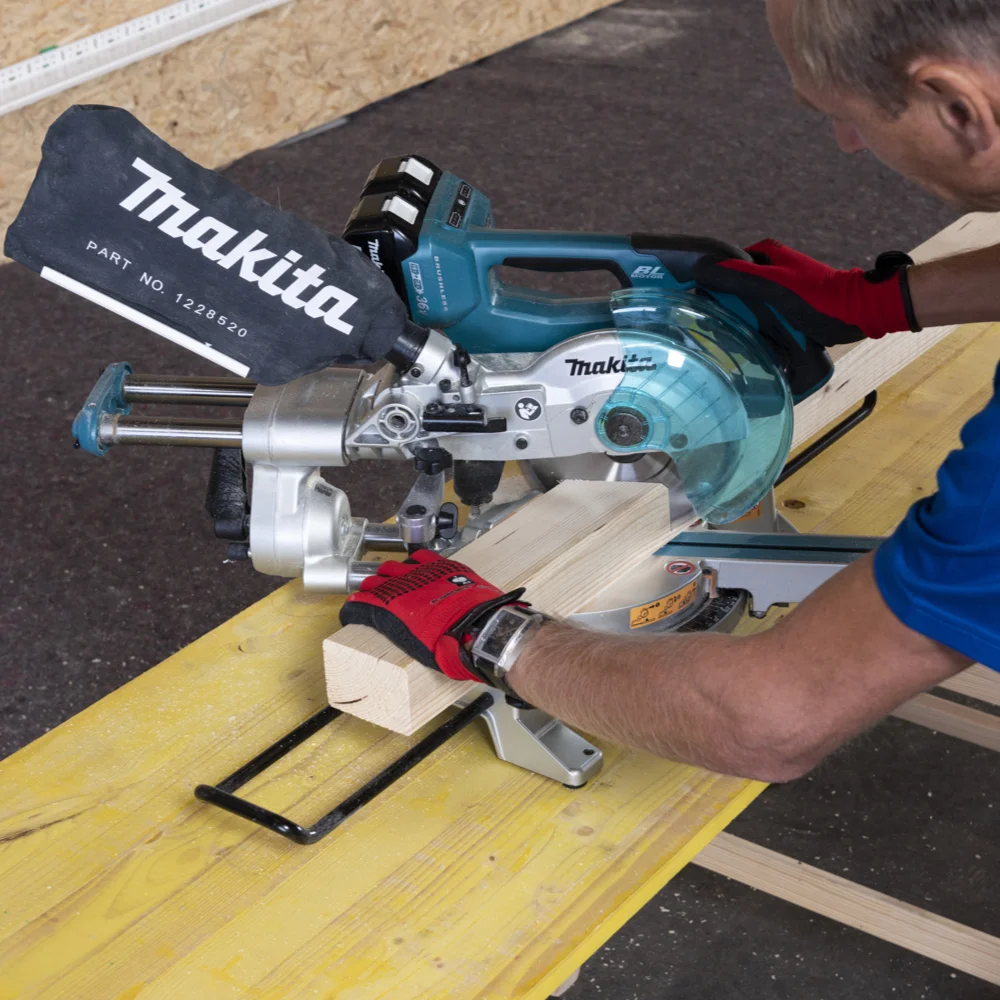

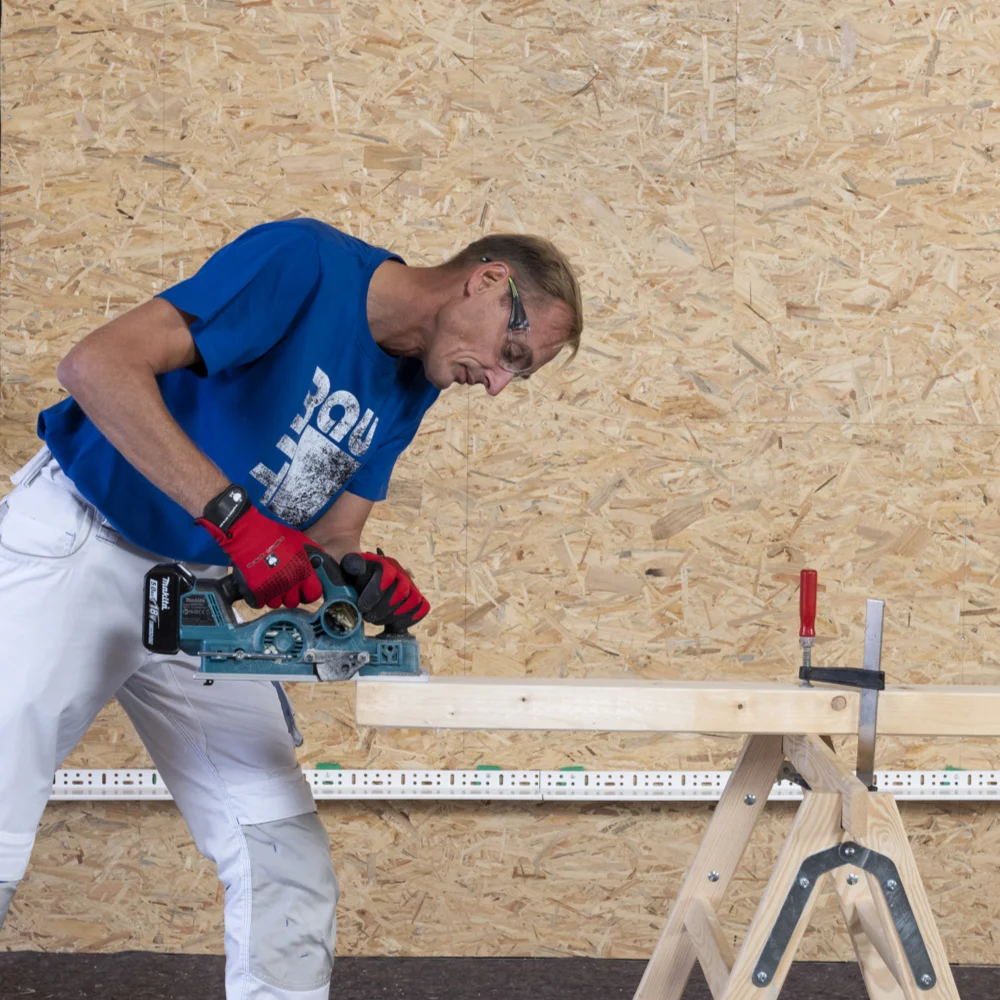

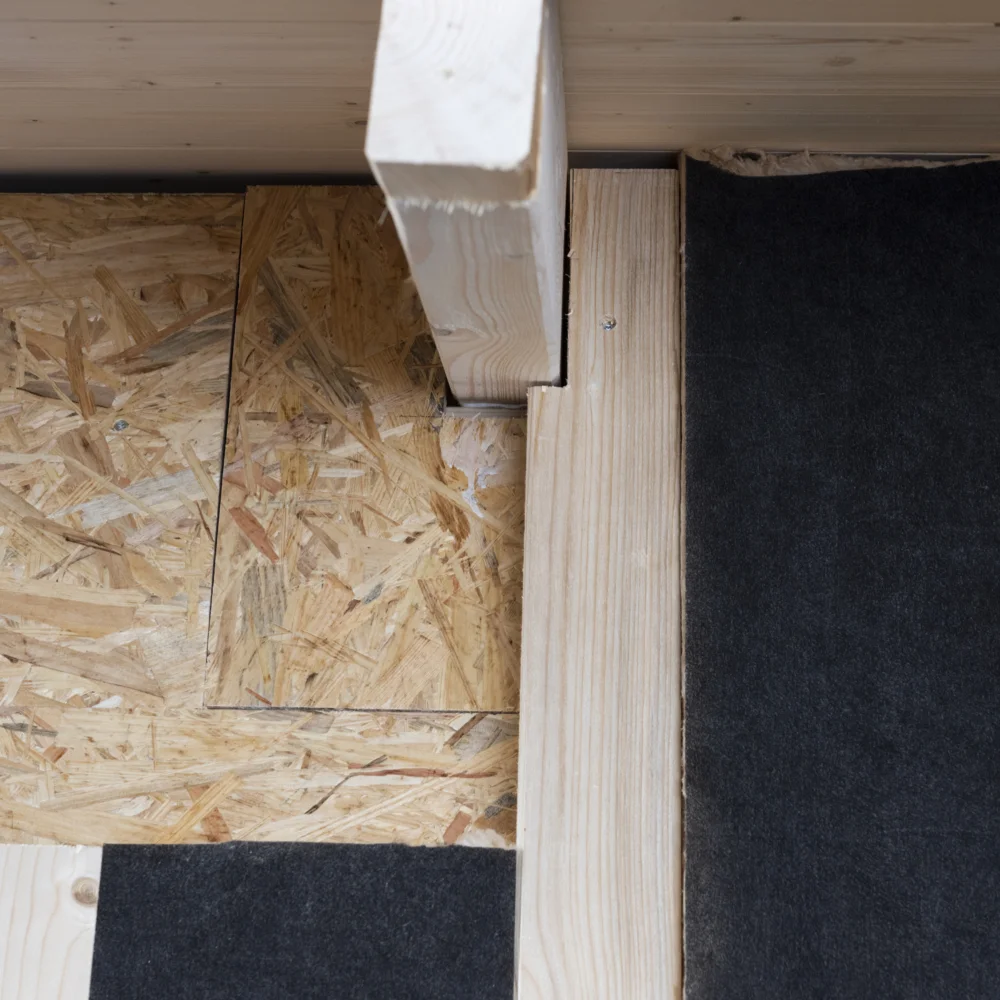

In de praktijk moet je ongeveer 5-8 mm hout van de draagbalk verwijderen voor de aansluiting op het sokkelprofiel. Dat kun je met een zaag doen, maar met een elektrische schaaf gaat het makkelijker en sneller.

Let op je eigen veiligheid, draag een veiligheidsbril en werkhandschoenen en zet het werkstuk goed vast.

Pas het bovenste uiteinde van de draagbalk aan de dakhelling aan. Houd tussen het dak en de draagbalk een afstand van maximaal 5 mm aan.

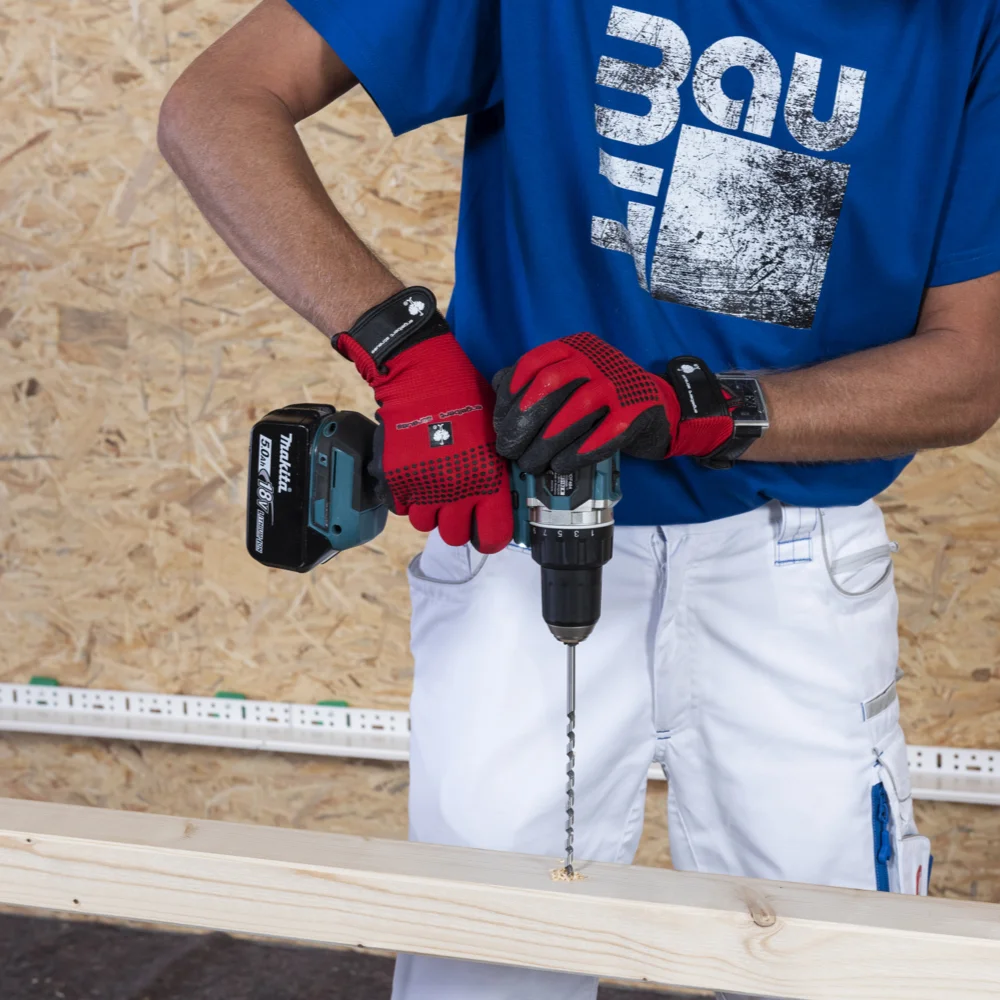

Het monteren van de draagbalken aan de gevel gaat een stuk makkelijker als je de bevestigingspunten niet alleen aftekent, maar ook meteen voorboort.

De posities van de bevestigingspunten en de hoeken waaronder je de schroeven indraait, worden vooraf door een vakman berekend. Je kunt bijvoorbeeld bij HECO-Schrauben geschikte berekeningssoftware downloaden. Je kunt ook contact opnemen met de klantenservice van HECO-Schrauben; daar helpen ze je verder.

Bij metselwerk of beton als ondergrond kun je terecht bij TOX Dübel. De contactgegevens vind je op de websites van de aanbieders.

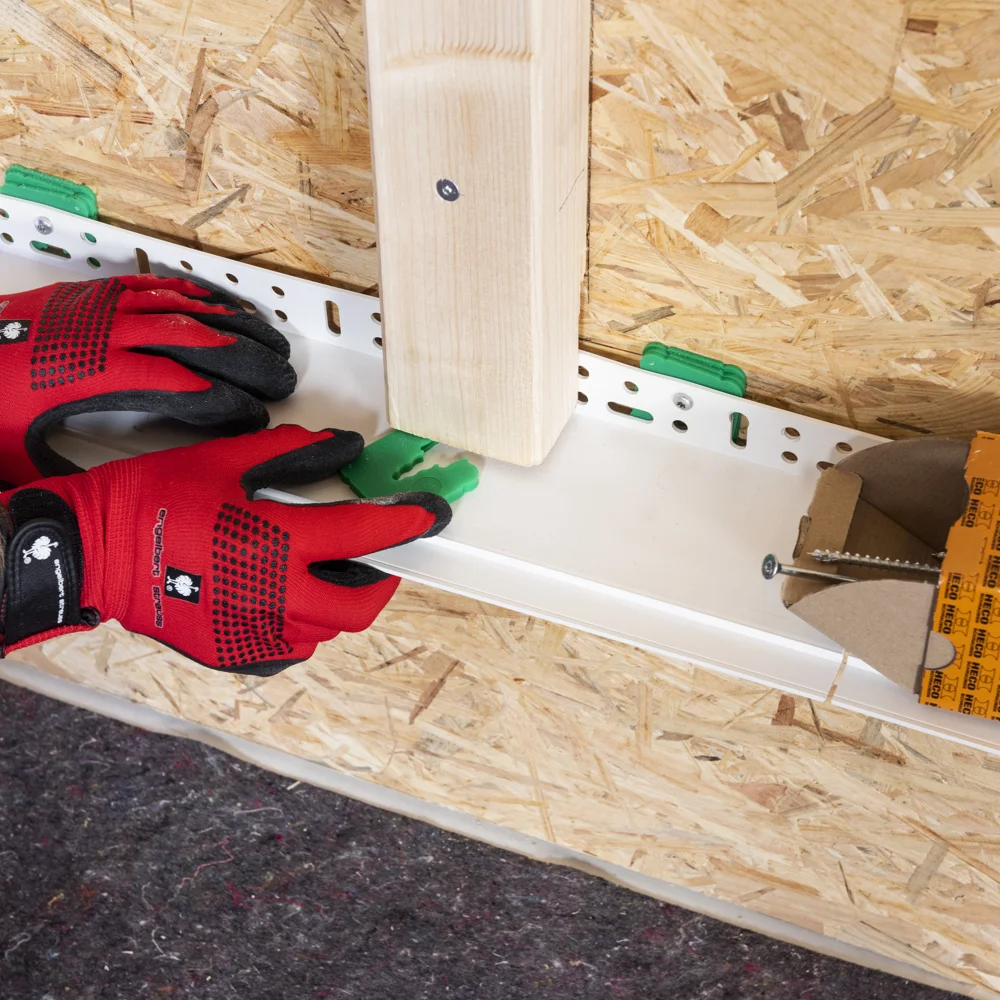

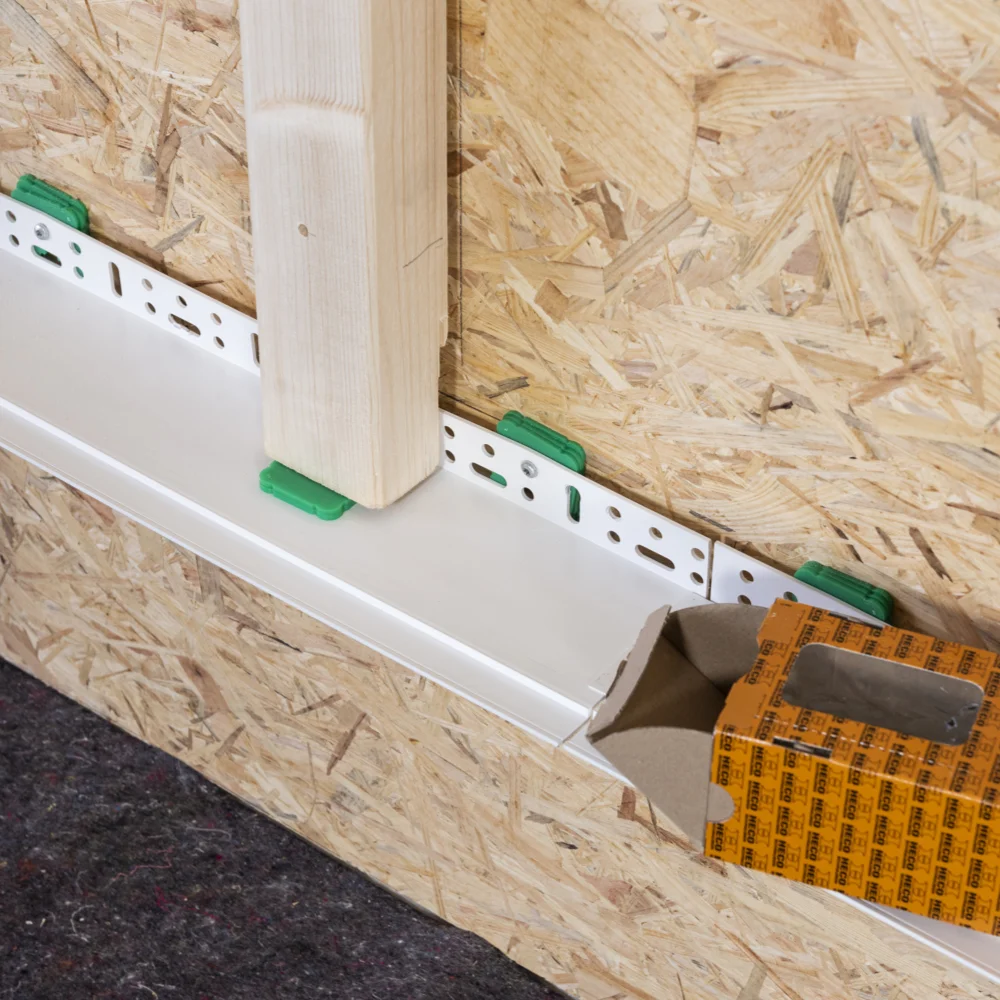

Tussen de draagbalk en het sokkelprofiel moet na de montage een afstand van ca. 3-5 mm zitten. Leg hiervoor bij het plaatsen geschikte afstandhouders onder de draagbalk.

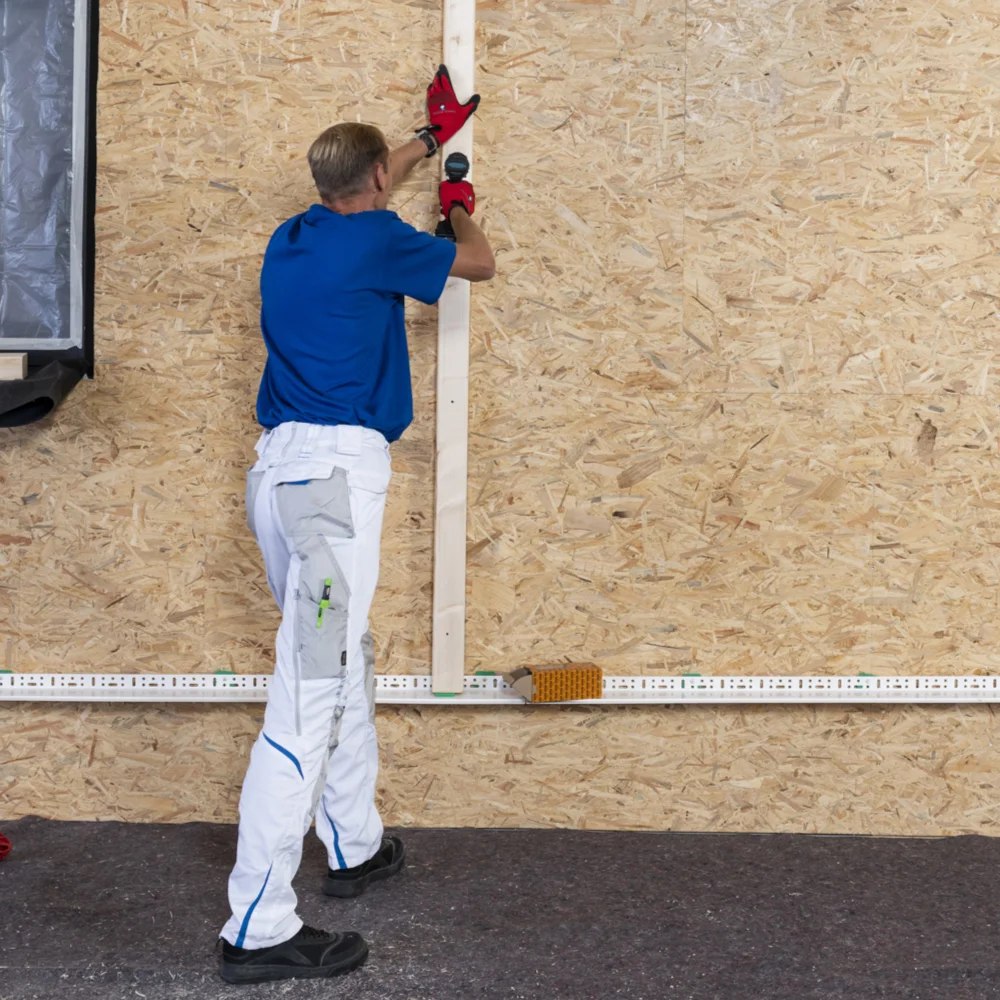

Plaats de draagbalk voor de gevelisolatie langs de eerder afgetekende lijn en draai de eerste schroef in.

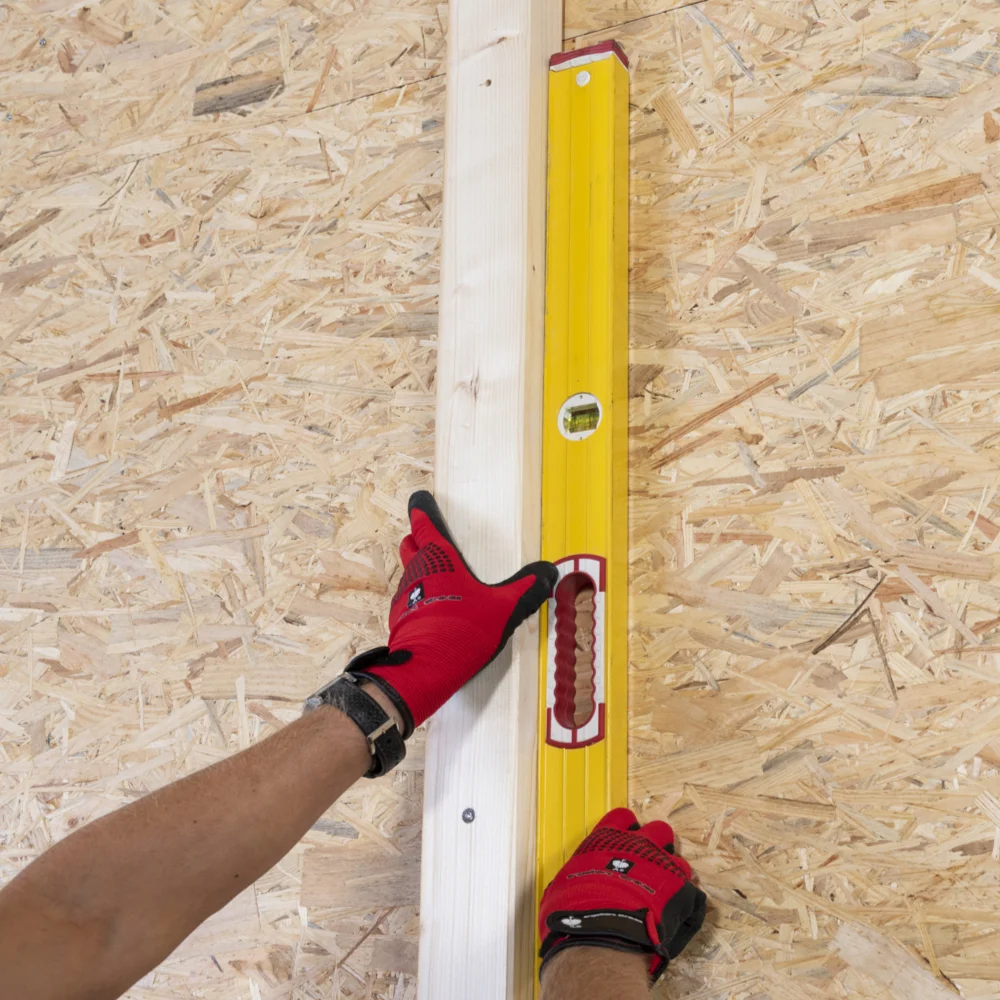

Controleer met een waterpas nogmaals of de draagbalk loodrecht staat en draai alle overige schroeven in totdat de koppen vlak liggen met het houtoppervlak.

Het aantal, de onderlinge afstanden en de afmetingen van de schroeven voor houten ondergronden worden bepaald door de vooraf gemaakte berekening. De klantenservice van HECO-Schrauben biedt hiervoor geschikte software of ondersteuning.

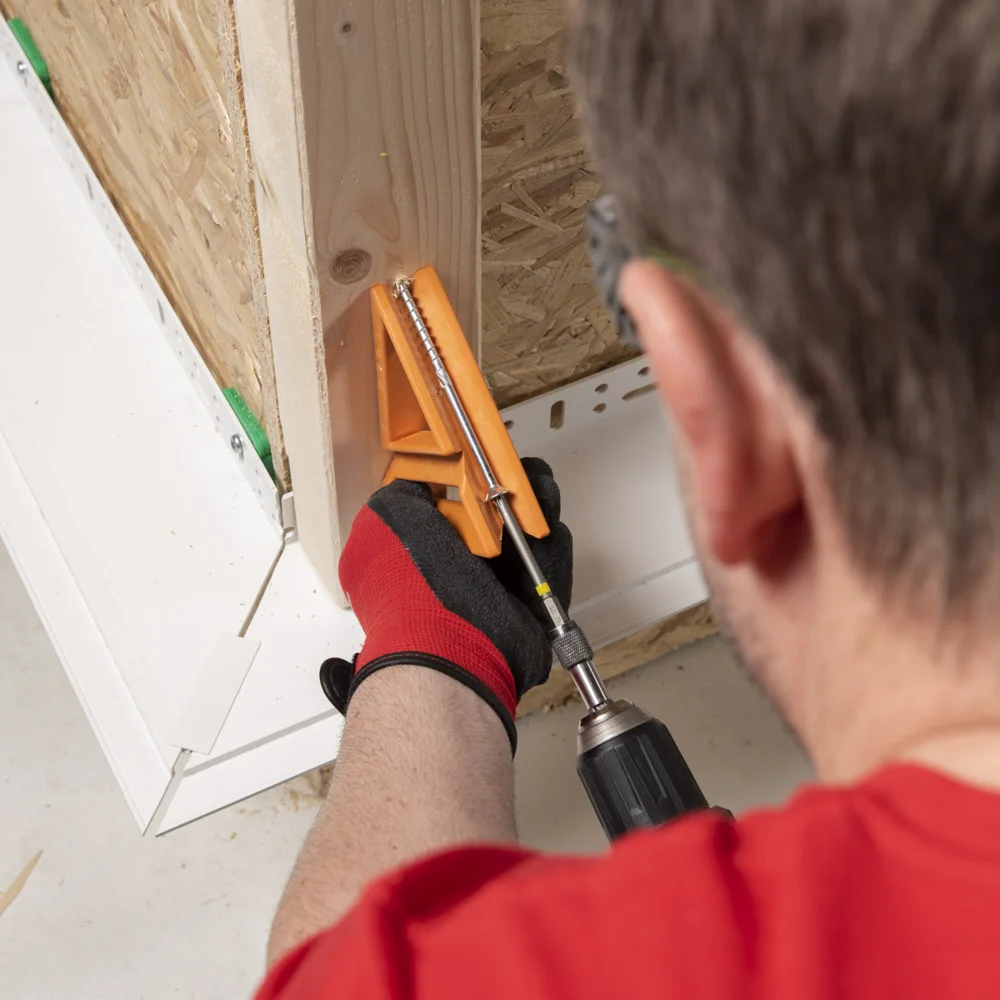

Voor het indraaien van schroeven onder een andere hoek dan 90° raden we je dringend aan de HECO Einschraubhilfe (60° en 45°) te gebruiken.

Nadat je de draagbalk van de niet-geventileerde gevel hebt bevestigd, kun je de afstandhouder onder de draagbalk weer verwijderen.

Nadat de eerste draagbalk is geplaatst, kun je doorgaan met de volgende. We raden je aan hiervoor een afstandsmal op maat te zagen. Dat maakt het plaatsen makkelijker en sneller.

Houd er rekening mee dat je de isolatieplaat voor het plaatsen 3-5 mm breder moet snijden dan de vrije afstand tussen de draagbalken.

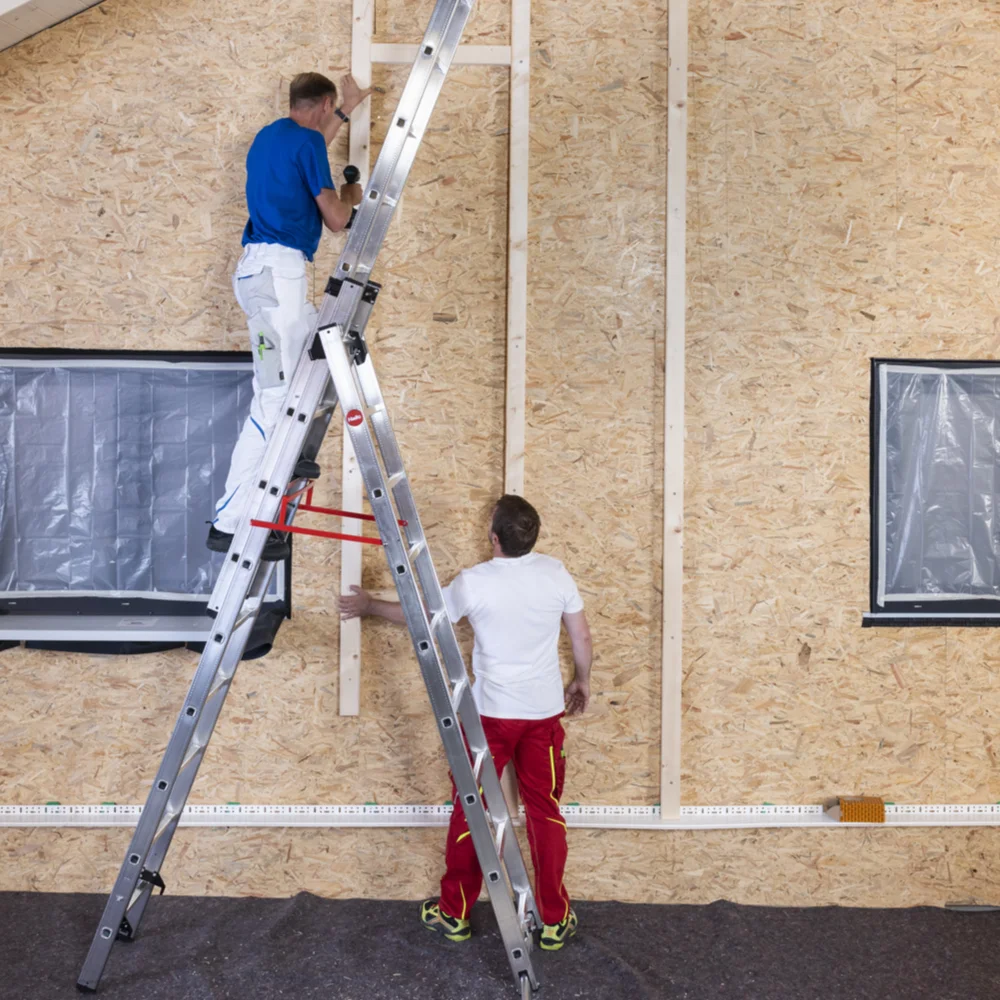

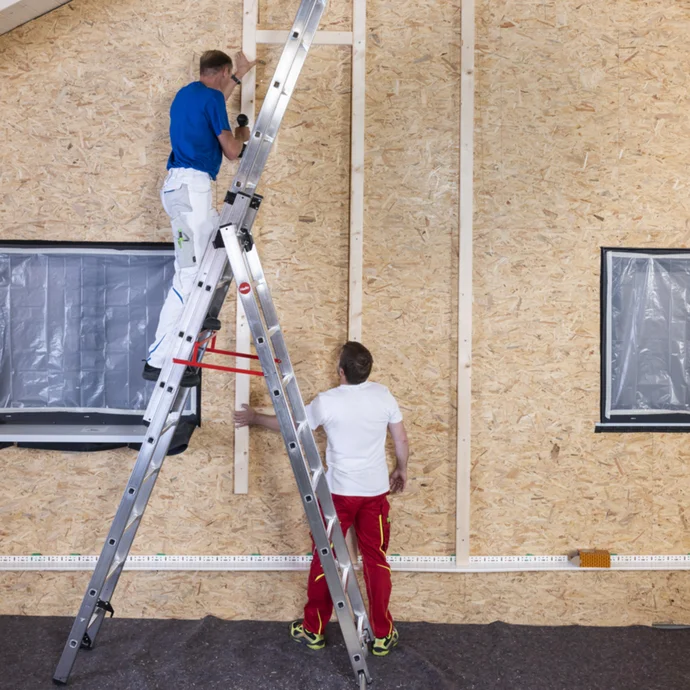

Vanaf deze werkzaamheden is de hulp van een tweede persoon in elk geval erg handig. Zo kunnen jullie met twee afstandsmallen de draagbalk op zijn plaats houden en makkelijker vastzetten.

Ook hier maakt het voorboren van de schroefgaten het werk een stuk makkelijker.

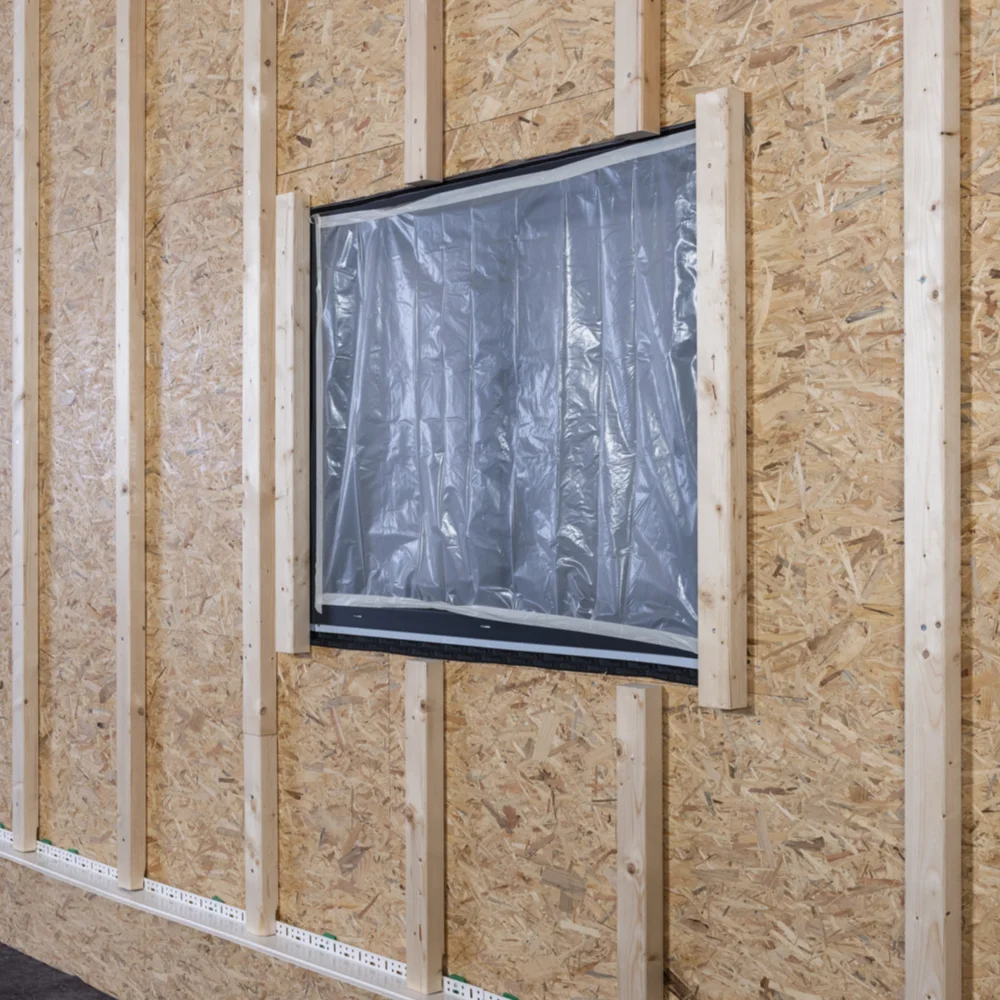

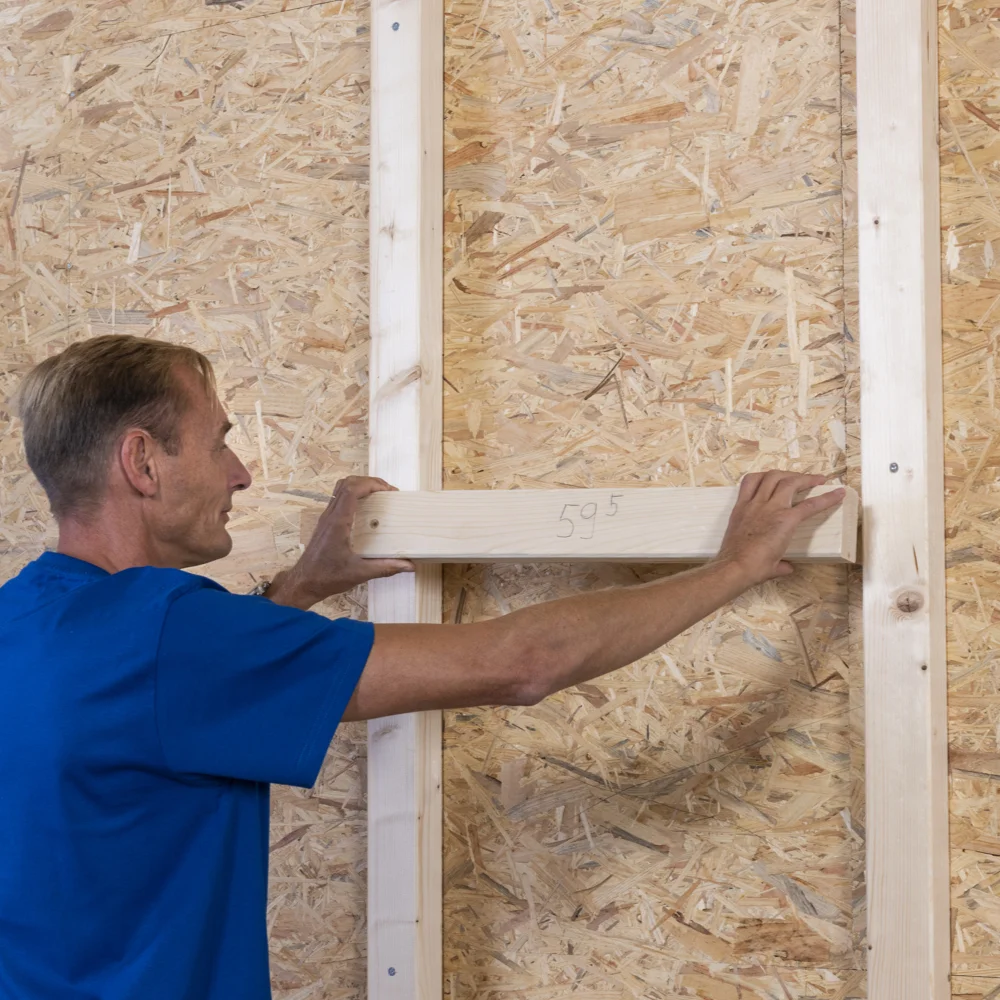

Bij openingen, zoals ramen en deuren, wordt afhankelijk van de uiteindelijke uitvoeringsvariant een verticale draagbalk gemonteerd.

Bij een uitvoering met een dubbele isolatielaag wordt in de eerste laag een draagbalk direct aan de buitenhoek gemonteerd. Plaats deze zo dat het hout aan beide gevelzijden even ver uitsteekt als de dikte van het isolatiemateriaal in de onderste laag.

Hiervoor kun je één balk gebruiken of twee balken die aan elkaar zijn vastgeschroefd.

Valt de positie van de draagbalk samen met een uitstekende dakspar aan de gootzijde, pas de draagbalk dan daarop aan.

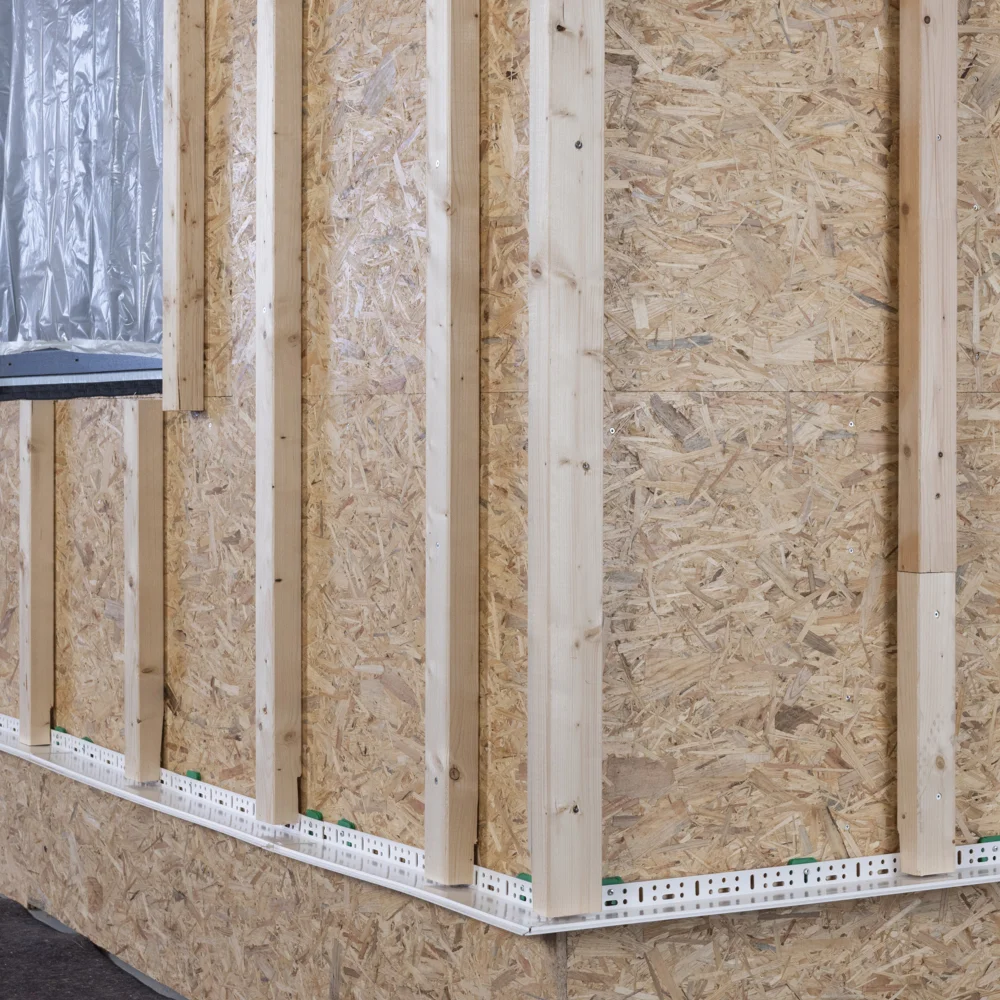

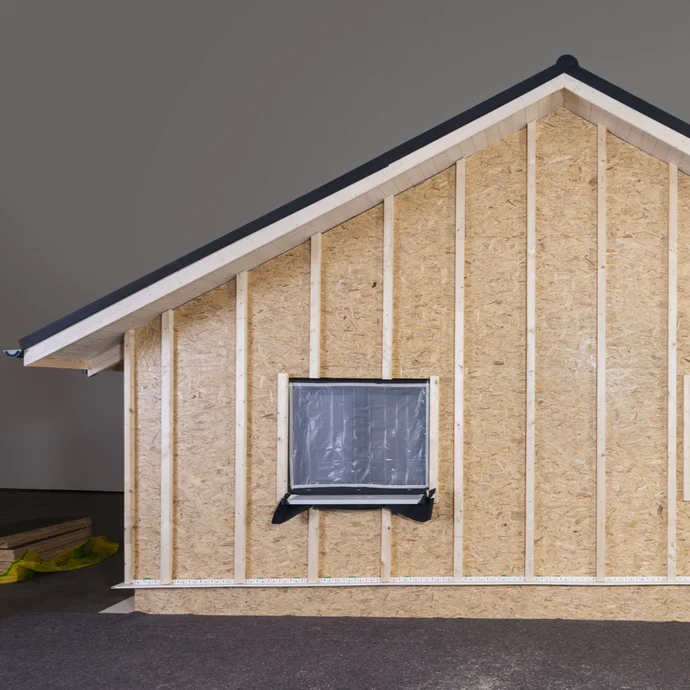

Plaats op deze manier de overige draagbalken van de eerste isolatielaag op de rest van het geveloppervlak.

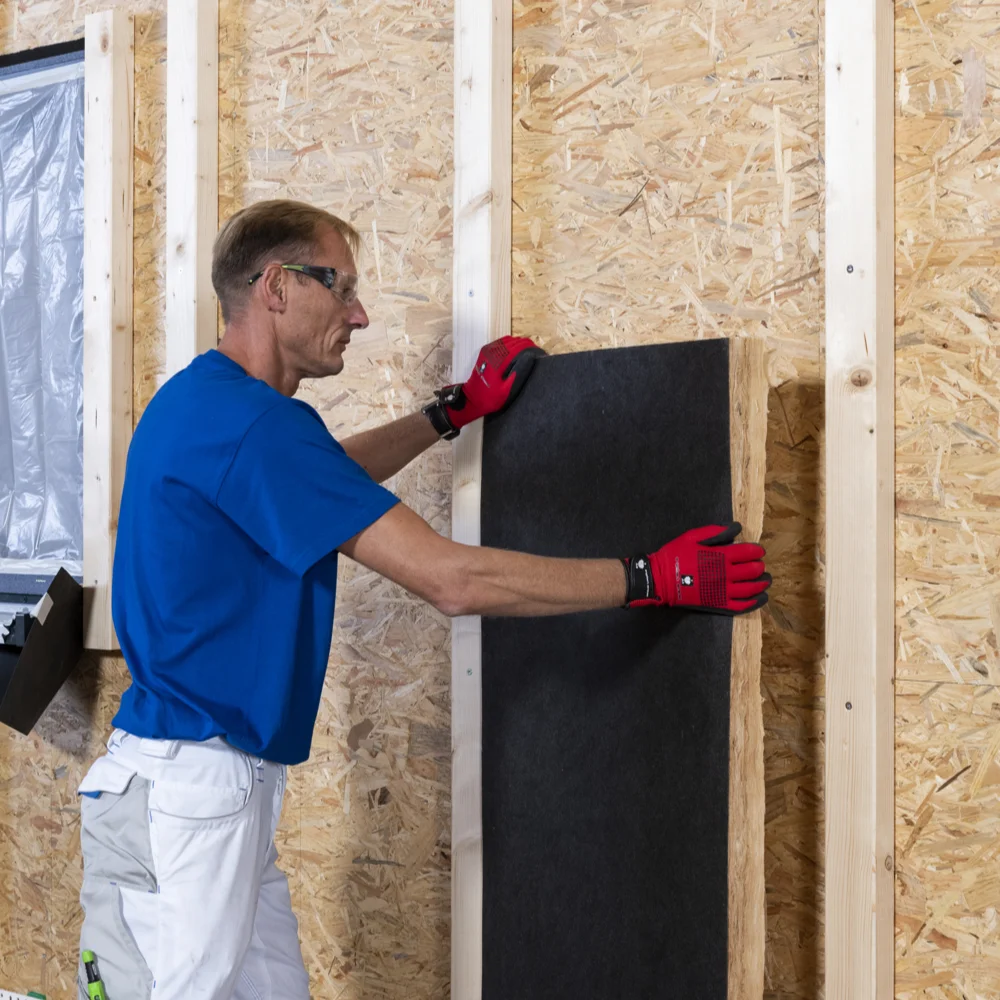

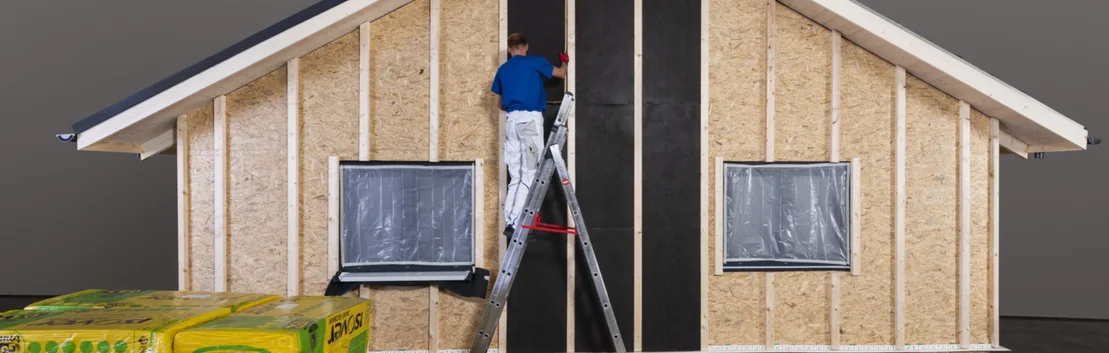

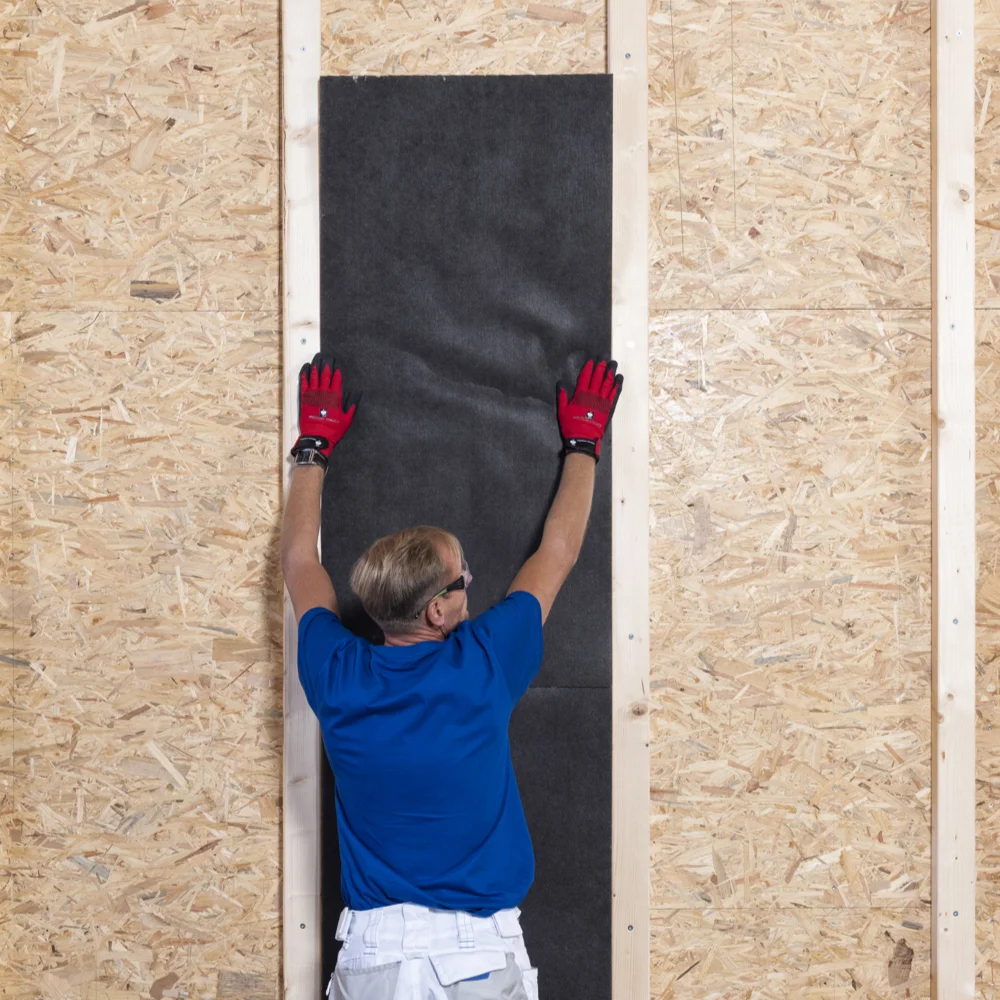

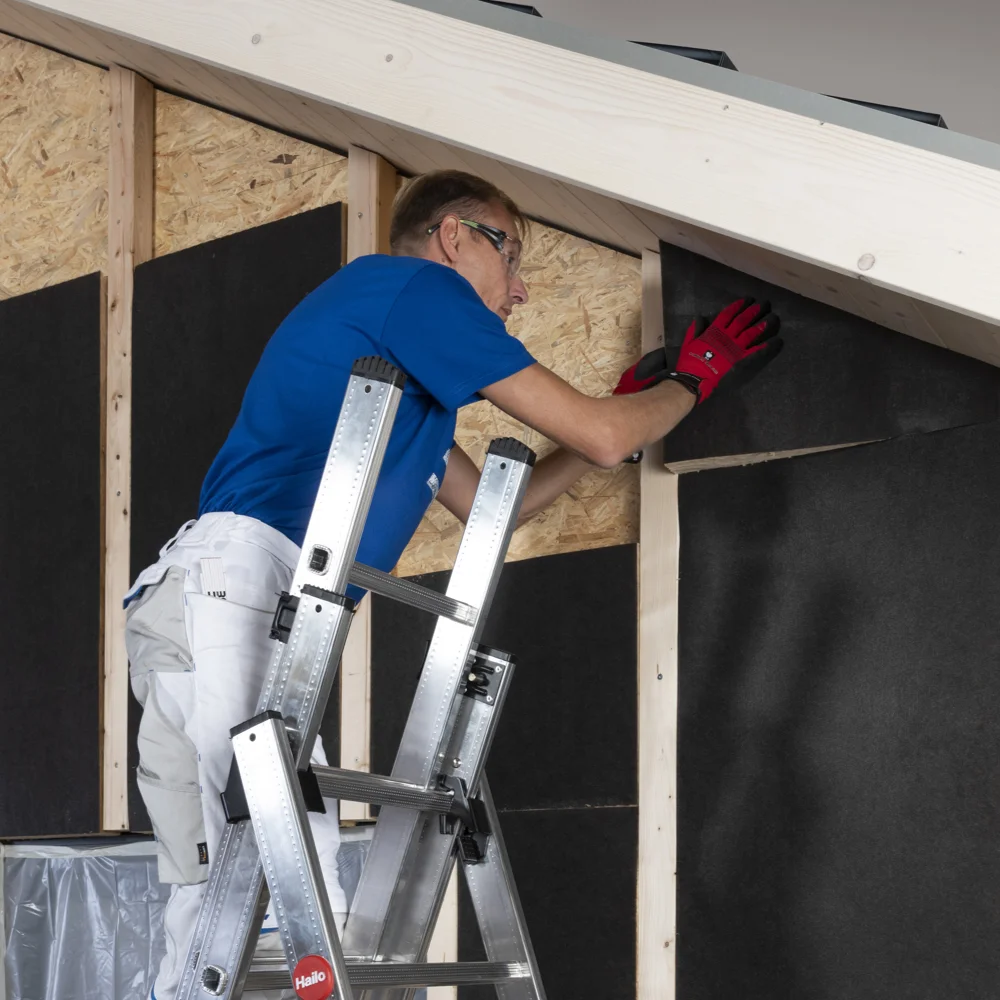

Om de isolatieplaat te plaatsen, zet je deze eerst met één rand tussen de draagbalken. Vervolgens schuif je de tegenoverliggende kant ertussen, zodat de plaat vlak ligt met het oppervlak van de draagbalken. Werk van onder naar boven en plaats zo de ene isolatieplaat op de andere.

Moet je de isolatieplaten op maat snijden, snijd ze dan 3-5 mm breder dan de tussenruimte, zodat ze goed tussen de draagbalken klemmen.

Plaats zo de volgende isolatieplaten en zorg ervoor dat de platen met de randen vlak tegen elkaar aansluiten, zonder openingen. Een plaat van minerale wol, zoals de hier getoonde Isover Ultimate met vliesbekleding, vervilt heel goed aan de aansluitrand en helpt je bij het plaatsen zonder koudebruggen.

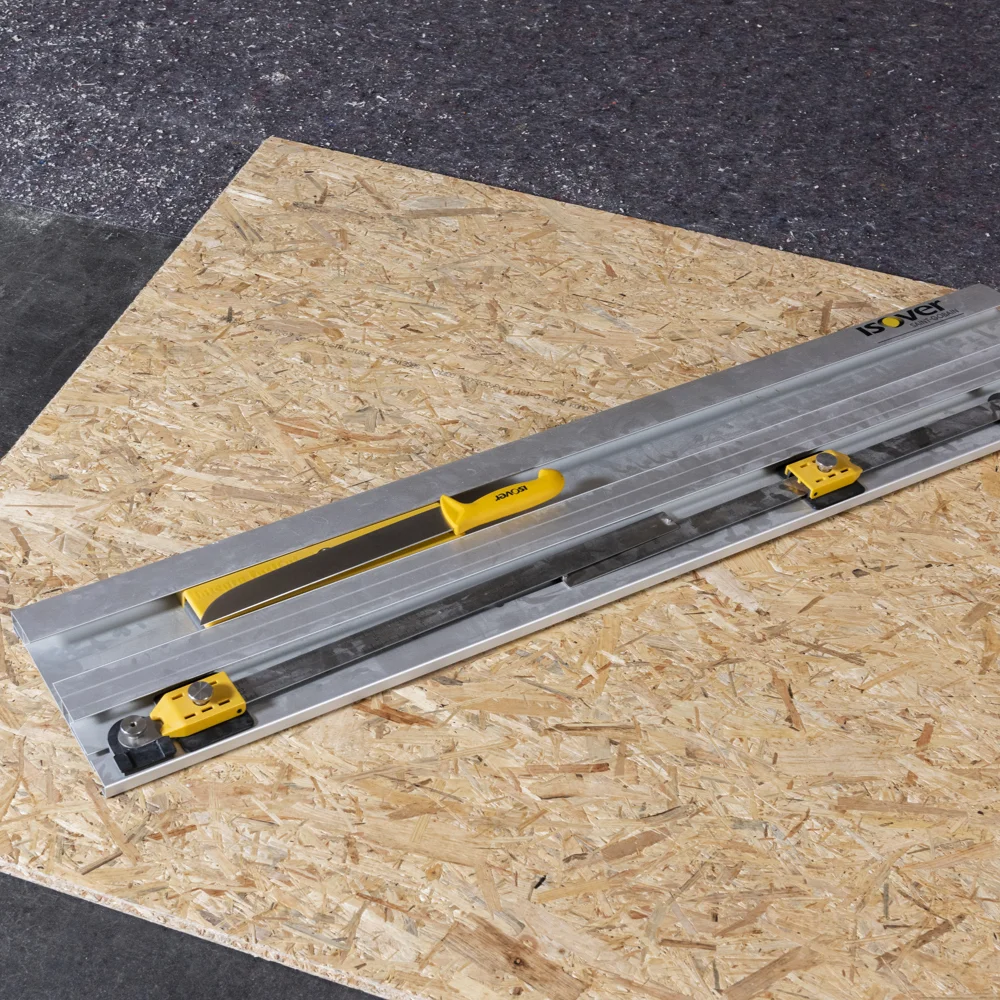

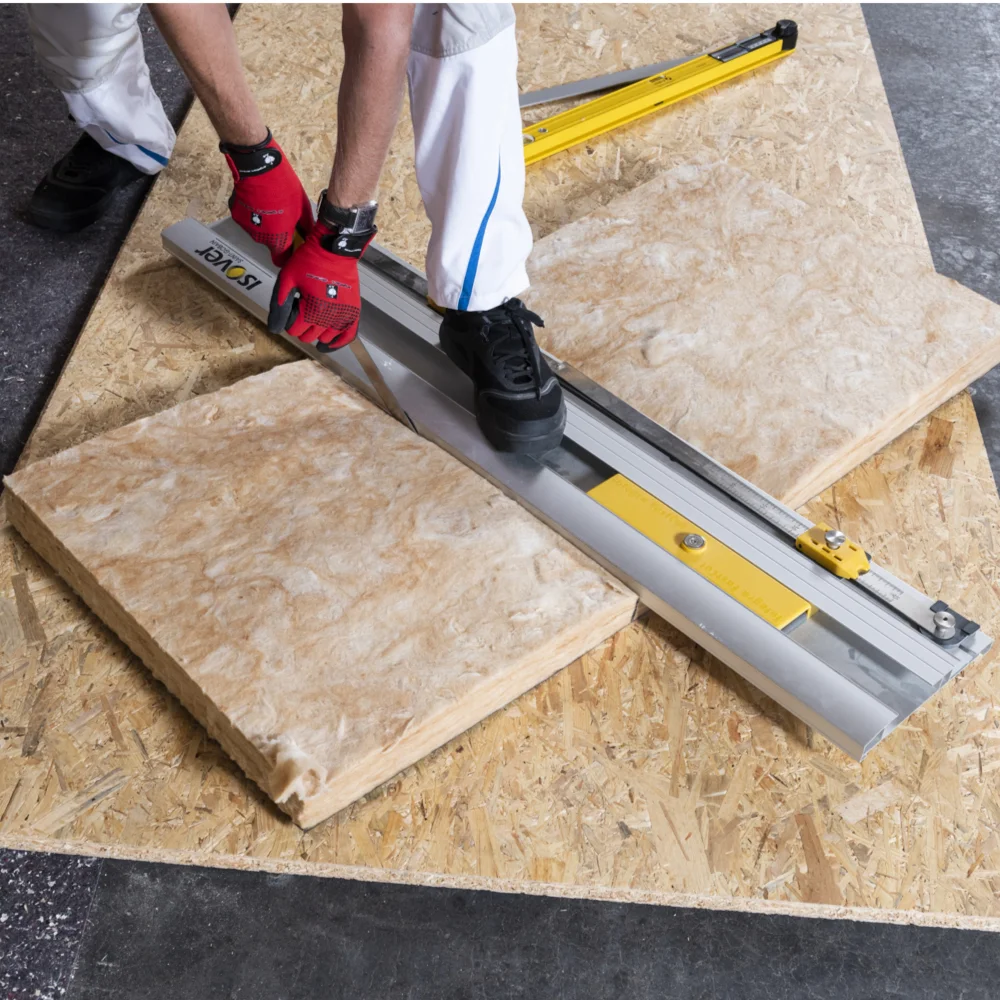

Om de isolatieplaat op maat te snijden, heb je een isolatiemes nodig. Een mes met slechts één snijkant heeft als voordeel dat je tijdens het snijden druk kunt uitoefenen op de rug van het mes. Tijdens het werk zul je dit voordeel al snel waarderen.

Leg er een houten plaat of iets dergelijks onder, zodat het mes tijdens het snijden niet zo snel slijt.

Zelfs bij kleinere klussen loont het de moeite om in professioneel gereedschap te investeren. De Isover Integra FastCut heeft, van de meshouder tot de lengteaanslagen, veel handige functies die het op maat snijden merkbaar makkelijker maken.

Bij de aansluiting op het dak snijd je de isolatieplaten op maat volgens de dakhelling. Ook hier moet de plaat zonder openingen of holle ruimtes worden geplaatst.

Je kunt het vlak opmeten of hiervoor een voldoende grote hoekmeter gebruiken.

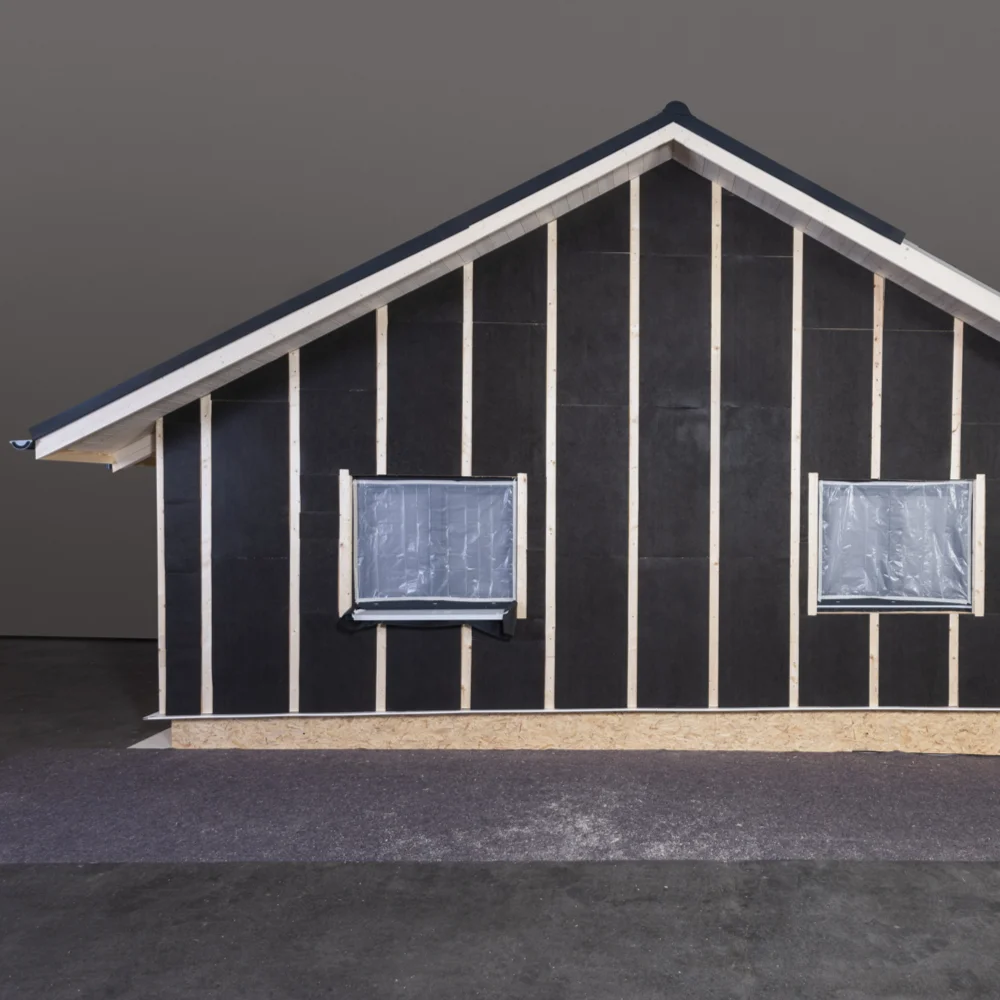

Plaats op deze manier alle overige isolatieplaten en maak de eerste isolatielaag af.
